Компания «Болид» представила комбинированную систему передачи извещений «Эгида»

Коротко о статье

Статья описывает комбинированную систему передачи извещений «Эгида» от компании «Болид» для пожарного мониторинга. Приведены состав оборудования, поддерживаемые каналы связи и функциональные возможности пультового прибора.

Главное

• КСПИ «Эгида» — готовое решение для пожарного мониторинга на базе промышленного ПК защищённого исполнения.
• Система принимает извещения по локальной сети, телефонным линиям, GSM/GPRS, радиоканалу 150/450 МГц, RS-485, Интернет и спутниковой связи.
• В состав входят пультовой прибор ППО СПИ «Эгида», объектовые приборы «УО-4С исп.02» и «С2000-PGE».
• ППО «Эгида-3 исп.01» выполнен в виде защищённого шкафа с сенсорным монитором 15 дюймов и промышленным ПК.
• Функции включают приём и отображение сигналов по ГОСТ Р 53325-2012, управление релейными выходами и протоколирование.
• Система сертифицирована по ФЗ №123 и ГОСТ 53325-2012, применима в государственных и муниципальных пожарных подразделениях.

Термины и технологии

• УО-4С исп.02
• С2000-PGE
• УОП-3 GSM
• Ademco Contact ID
• RS-485

Кому полезно: Инженерам АСУ ТП и специалистам по пожарному мониторингу

Выжимка составлена редакцией сайта с помощью ИИ по тексту статьи.



КСПИ «Эгида» – это готовое решение для пожарного мониторинга объектов. Система разработана на базе промышленного ПК защищенного исполнения, включает все необходимые модули для приема извещений по локальной сети, проводным телефонным линиям и каналам GSM/GPRS от приборов «С2000-PGE», «УО-4С исп.02», «С2000-ИТ» и приборов ИСО «Орион».
Комбинированная система передачи извещений «Эгида» является универсальной системой передачи извещений пожарной сигнализации, поддерживающей параллельный прием извещений и передачу команд управления по следующим каналам связи:

• Радиоканал на частоте 150 МГц или 450 МГц с использованием сертифицированных для работы в системах пожарного мониторинга приборов компании Альтоника: «Lonta-Optima», «Lonta-202», «БазАльт»
• Канал GSM (GPRS), SMS, CSD, Contact ID, Орион, Орион Про
• Коммутируемая телефонная линия
• Локальная сеть Ethernet
• Интерфейсная шина RS-485
• Глобальная сеть Интернет
• Спутниковая связь

Компоненты КСПИ «Эгида»:

• Прибор пультовой оконечный ППО СПИ «Эгида» с приемным модулем УОП-3 GSM
• Прибор объектовый оконечный (ПОО) с передачей по GSM «УО-4С исп.02»
• Прибор объектовый оконечный (ПОО) с передачей по GSM и Ethernet «С2000-PGE»

ППО СПИ «Эгида»

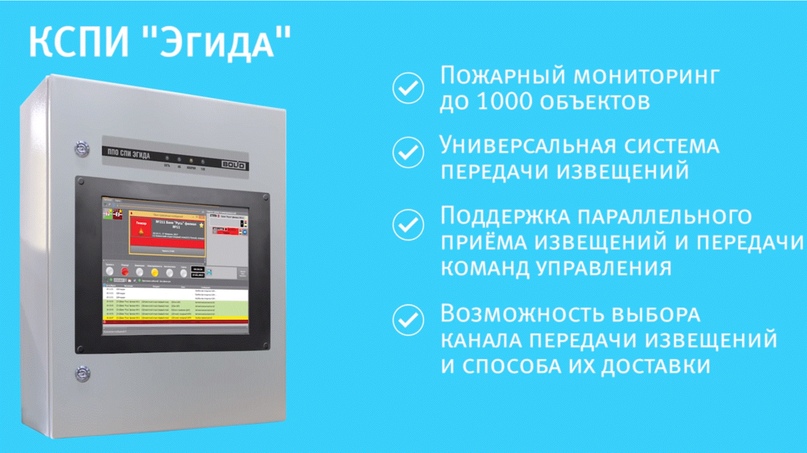

ППО «Эгида-3 исп.01» — пультовой прибор, выполненный в виде шкафа защищённого исполнения с сенсорным монитором на лицевой панели для осуществления охранно-пожарного мониторинга и реагирования и блоком индикации работы источника питания. Имеет возможность подключения внешнего монитора и периферийных устройств (клавиатура, мышь).
Внутри шкафа ППО размещаются:

• Промышленный ПК защищённого исполнения
• GSM модем
• Сенсорный монитор 15 дюймов
• 8-ми портовый коммутатор Ethernet
• Приёмный модуль УОП-3 GSM (опционально)
• Модуль блока питания
• Аккумуляторные батареи 12В х 40А•ч (опционально)

ППО СПИ «Эгида» предназначен для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации.
Функциональные возможности

• Прием, расшифровка и отображение сигналов соответствии с требованиями ГОСТ Р 53325- 2012
• Звуковая сигнализация в режимах «Тревога», «Пожар», «Пуск», «Неисправность» осуществляется внутренним звуковым сигнализатором
• Приём извещений от ПОО и систем передачи извещений (с использованием протоколов Ademco Contact ID, CSD (DC-09), SMS, MODBUS RTU, SurGard) на ППО Эгида и по радиоканалу на пультовые устройства серии «БазАльт», «Lonta-Optima» и «Lonta-202»
• Автоматизированный контроль за состоянием охраняемых объектов с учетом режимов охраны и типов зон
• Управление релейными выходами объектов пожарной охраны через отправку команд оператором ПЦО
• Отображение мультисостояний объектов пожарной охраны, охраняемых зон и разделов, состояний приборов в любой момент времени на экране рабочего места
• Разделение функций контроля оконечных устройств (шлейфов, зон) и состояния приборов сигнализации (зоны состояния приборов)
• Просмотр состояния всех объектов пожарной охраны и логических элементов на интерактивном поэтажном плане объекта
• Контроль выполнения команд оператора через систему протоколирования и использования диалоговых окон
• Графическое систематизированное представление БД (оборудования и охраняемых объектов)
• Формирование отчетов

В качестве внешнего приёмного модуля ППО «Эгида» могут выступать радиоканальные приборы компании «Альтоника»:

• базовая станция «БазАльт-8016»
• выносной приёмник «RS-201RD» вместе с пультом централизованного наблюдения «RS201-PN»
• базовая станция «RS-202BSm» вместе с пультом централизованного наблюдения «RS202-PN»
• Базовые станции и выносные приёмники предназначены для удалённого сбора информации от объектового оборудования системы и передачи информации на ППО «Эгида». Базовая станция «БазАльт-8016» поддерживает передачу управляющих команд от ППО «Эгида» на объектовое оборудование серии «БазАльт».

Преимущества решений с использованием ППО

• Выполнен в виде пультового прибора с необходимой индикацией и органами управления
• Защищённое исполнение, возможность эксплуатации без дополнительного приёмного оборудования, сбалансированный и протестированный набор аппаратного обеспечения
• Возможность подключения периферийных устройств (внешний монитор, клавиатура, мышь) для удобства управления

КСПИ «Эгида» — готовое решение для организации рабочего места малых и средних диспетчерских центров пожарного мониторинга.
КСПИ «Эгида» имеет сертификат соответствия требованиям технического регламента о требованиях пожарной безопасности (ФЗ №123) и соответствует ГОСТ 53325-2012. Может применяться в государственных и муниципальных пожарных подразделениях.
