Статья описывает сетевую технологию LonWorks, созданную для объединения систем автоматизации без конверторов интерфейсов. Из неё можно узнать о протоколе LonTalk, микропроцессоре Neuron Chip, поддерживаемых средах передачи и топологиях, а также о ключевых особенностях и преимуществах.
- LonWorks — сетевая концепция для построения сетей управления в автоматизации зданий, промышленности и на транспорте.
- Технология разработана компанией Echelon Corporation с начала 90-х на основе Neuron Chip и протокола LonTalk.
- Сети LonWorks работают с витой парой, линиями электропитания, оптоволокном, коаксиальным кабелем, P-сетями, ИК-каналом и радиочастотными линиями.
- Поддерживаются топологии шина, кольцо, звезда и свободная; по свободной топологии на витой паре скорость достигает 78 Кбит/с.
- Согласно спецификации, сеть может включать около 32 тысяч устройств, каждое из которых оснащено Neuron Chip.
- Каждый чип имеет уникальный 12-значный идентификатор Neuron ID, используемый для адресации сообщений.
- LonWorks
- LonTalk
- Neuron Chip
- Neuron ID
- Echelon Corporation
- LonMark
- LonMaker
Кому полезно: Инженерам АСУ ТП, проектировщикам и специалистам по автоматизации зданий и промышленности.
Первоисточник: autoworks.com.ua
Выжимка составлена редакцией сайта с помощью ИИ по тексту статьи.
Технология LonWorks (с английского LON – Local Operating Network) – это сетевая концепция, основная задача которой – построение различных сетей управления в таких отраслях как автоматизация зданий, промышленности, транспорта и т.д.
Цель разработки технологии LonWorks – объединение в одну сеть различных систем автоматизации и диспетчеризации, без использования сетевых конверторов интерфейсов и дополнительных портов серверов ввода/вывода. Разные протоколы обмена имеют разные интерфейсы шин и разную топологию сетей. Дабы избежать использования дополнительных интеллектуальных устройств типа роутеров и репитеров, было предложено создать новую технологию, независимую от топологии сети и количества устройств, которая к тому же использовала бы один протокол обмена.
Разработана технология LonWorks американской компанией Echelon Corporation. Разработки велись с начала 90-х. Первым кирпичиком, заложенным в будущую сетевую технологию LonWorks, стал специализированный микропроцессор Neuron Chip, интегрируемый в каждое устройство. Следующей наработкой компании Echelon стал новый сетевой протокол обмена данными – LonTalk. Сегодня их производством занимается компания Motorola и Mitsubishi. Именно эти две составляющие, а так же специальное программное обеспечение системы и положили начало сетевой технологии. Сегодня LonWorks является международным и национальным стандартом сетевой технологии в ряде стран. Развитием концепции занимается Международная ассоциация LonMark. В составе ее находится более 300 различных компаний. На сегодня во всем мире установлено более 100 миллионов устройств, поддерживающих технологию LonWorks.
Сеть LonWorks и протокол обмена LonTalk могут работать с разными средами передачи данных. Среди них витая пара, линии электропитания, оптоволокно, коаксиальный кабель, P-сети, ИК-канал и беспроводные радиочастотные линии. Помимо того, сети LonWorks могут быть построены на различных топологиях: шина, кольцо, звезда, свободная топология. Структура сети LonWorks определяется каналом и сегментом сети. Широко используются репитеры и маршрутизаторы. По свободной топологии, при использовании витой пары скорость передачи данных достигает 78 Кбит/с.
Согласно спецификации, сеть может включать в себя около 32 тысяч устройств. Обеспечивается работа технологии таким тонким моментом, что каждое устройство имеет специальный интеллектуальный чип — специализированный микропроцессор Neuron Chip.
Neuron Chip выполняет свойства:
- Обмен данными между устройствами;
- Цифро-аналоговые и аналогово-цифровые преобразования;
- Выполнение внутренних программ устройства;
Каждый чип обладает уникальным идентификатором Neuron ID. По этому идентификатору выполняется распознавание отдельных устройств, которые присоединяются к сети. При посылке сообщения, адресс получателя состоит из номера домена, адреса подсети и идентификатора устройства Neuron ID. Идентификатор представляет собой уникальный 12-значный номер, неповторимый в мире, нанесенный на ленту в 16-ричном виде.
Самая главная особенность технологии LonWorks (которая влияет и на стоимость устройств) – даже датчик и исполнительный механизм оборудованы Neuron Chip.
Сравнительная схема контура управления выглядит так:

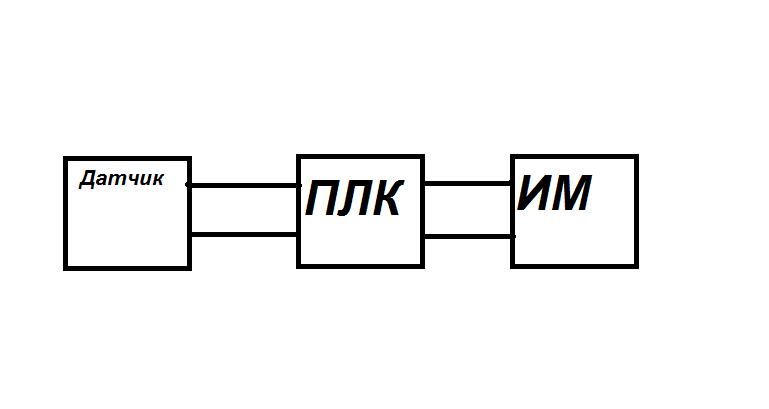

Классическая схема контура управления.
Соединения датчика и исполнительного механизма с Neuron Chip.
Все функции конфигурирования выполняются в специализированной среде LonMaker.
Среди отличительных преимуществ технологии LonWorks выделяют также:
- Поддержку «гигантами» Honeywell, Siemens, TAC (Schneider), Echelon.
- Простота наращивания и модернизации, строящихся на этой технологии систем.
- Постоянной развитие средств разработки.
- Защита информации.
Источник: http://autoworks.com.ua/setevye-resheniya/lonworks/
