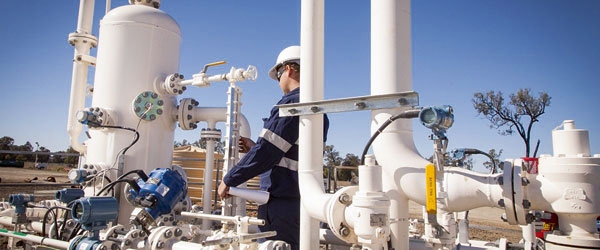

Разработка истощенных месторождений, на которые приходится основная доля малодебитных скважин, ведется, как правило, небольшими независимыми нефтяными компаниями1. Сравнительный анализ показывает, что накладные расходы таких компаний при проведении отдельных видов операций в полтора раза ниже, чем в крупных корпорациях. Значительная часть экономии достигается за счет автоматизации процессов сбора и обработки информации с кустов (рис. 1) и индивидуальных скважин, в первую очередь на этапе их эксплуатации.
Первоначально сбор данных с устьев газовых скважин австралийской компании Westside Corporation Pty Ltd производился в ручном режиме. Техники компании периодически объезжали работающие скважины и снимали показания приборов расхода, давления и уровня. После этого полученная информация загружалась в базу данных, в которой производилась их синхронизация в целях дальнейшего использования. Поскольку ручной сбор данных производился в различное время и с различной периодичностью, получить объективную оценку текущего технологического процесса не представлялось возможным.
В связи с этим было принято решение о развертывании технологической радиосети сбора данных, которая позволяла бы в реальном масштабе времени получать необходимую информацию и удаленно управлять включением и отключением оборудования.
К радиосети были выдвинуты следующие основные требования:
— обеспечение электропитания от автономного источника – солнечных батарей. В связи с этим аппаратура радиосети должна была иметь возможность работать в режиме энергосбережения;
— поддержка работы с использованием промышленного протокола DNP3 (Distributed Network Protocol);
— поддержка IP-протокола обмена данными в радиоканале;
— возможность монтажа на существующие элементы конструкции объекта.

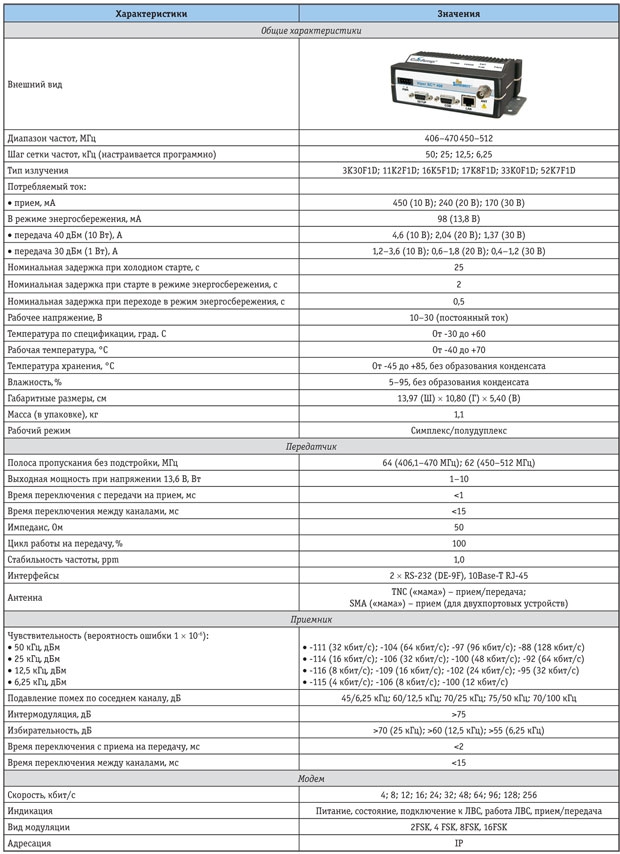

Технологическую радиосеть управления и сбора данных построили на радиочастотах УВЧ-диапазона с использованием радиомодемов Viper-SC+. Технические характеристики данного радиомодема представлены в табл. 1.
Объем работ по данному проекту включал проектирование, изготовление и поставку шести комплектов оборудования, а также составление рабочей документации для монтажников и последующую интеграцию вновь подключенных кустов скважин в единую автоматизированную систему управления. Сбор данных производится методом опроса. Кроме того, с каждым сообщением от удаленного объекта направляется информация о техническом состоянии радиомодемов.

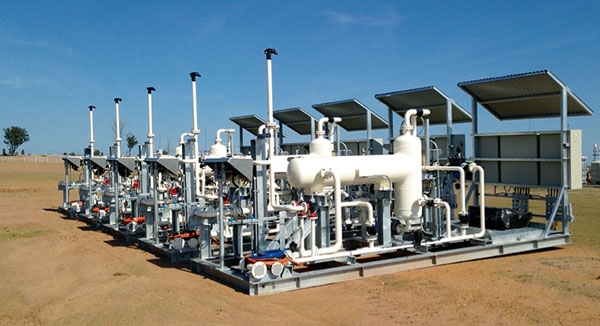

При оснащении рассматриваемого объекта (рис. 2) специалисты компании Westside применили принцип так называемого бережливого производства. На начальном этапе производится сбор минимального количества рабочих параметров, необходимых для объективной оценки работы системы. При этом технические характеристики технологической радиосети предусматривают возможность их увеличения уже в процессе эксплуатации.
