Решились-таки на работе использовать интерфейс RS-485 для управления преобразователями частоты Hyundai и Erman (не советую использовать).
Несмотря на схемотехнические и программные баги у Hyundai в реализации интерфейса и протокола, я запустил полное управление по RS-485 и всё неплохо работает. В связи с невозможностью изменения уставки по интерфейсу, пришлось отказаться от ПИД-регуляторов, встроенных в частотные преобразователи, в пользу регуляторов программно реализованных на ПЛК. Хотя отказаться пришлось бы в любом случае, т.к. лишние провода теперь не нужны и отпала необходимость в подключении датчика к ПЧ для реализации обратной связи. Да и программное управление частотой ПЧ открывает множество возможностей, таких как ручное управление частотой с панели или визуализации, режим прокрутки с панели для проверки работоспособности электродвигателя, периодическая автоматическая прокрутка двигателя для защиты от заклинивания.
Физическое подключение
К клемме RXP прикручиваем A, к RXN — B. Собственно всё.
Если планируется подключать несколько преобразователей в одну сеть, то сначала необходимо аккуратно выпаять терминальные резисторы на плате управления.
Подключение в конфигурации ПЛК (для CoDeSys 2.3)

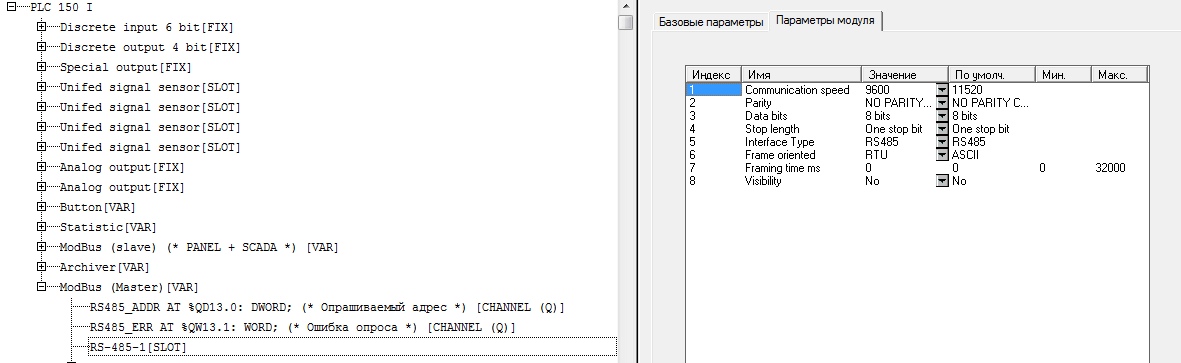

Здесь всё как всегда. Добавляем подэлемент Modbus (Master), в нём выбираем необходимый интерфейс (RS-485-1) и настраиваем в нем параметры связи как показано на скриншоте:

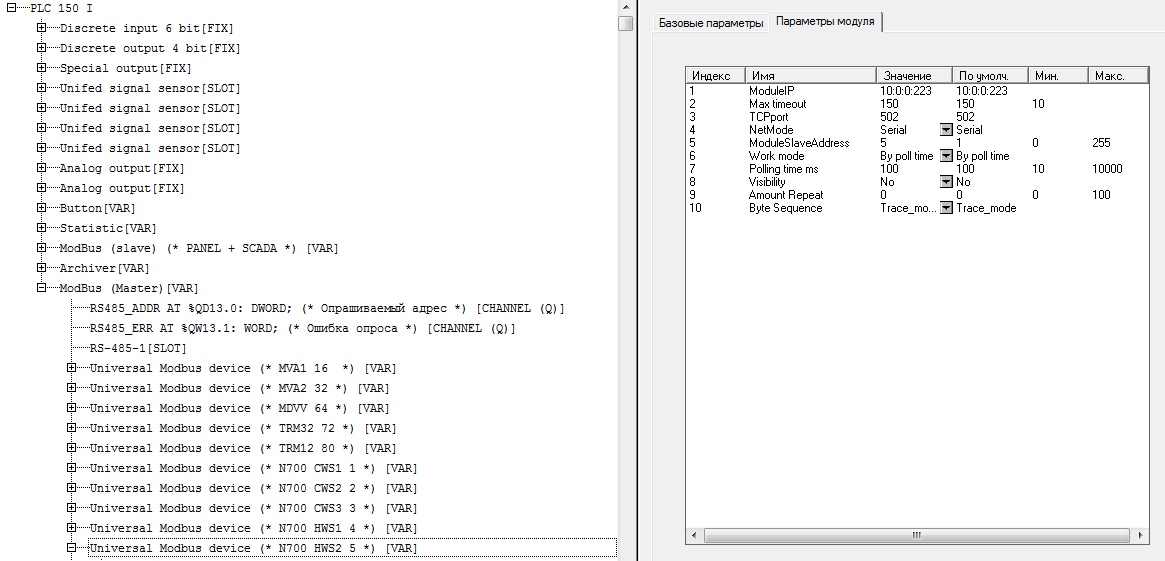

Далее к модулю Modbus (Master) добавляем подэлемент Universal Modbus device и прописываем адрес Slave-устройства коим является наш ПЧ. Адрес частотника задается в параметре b17. Считывание/запись регистров мы будем производить постоянно с периодичностью, заданной в графе Polling time. Вот как должны выглядеть параметры:

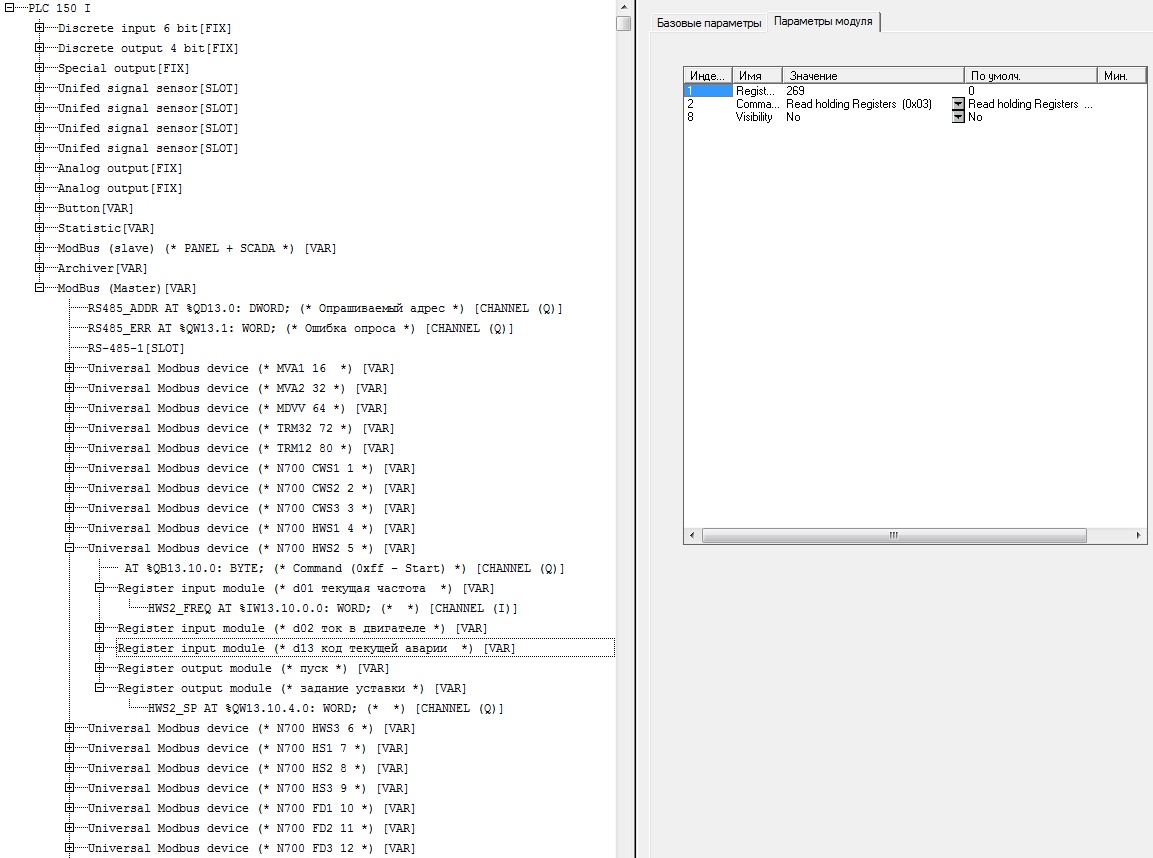

Осталось добавить в созданном Universal Modbus device подэлементы Register input module и Registr output module, соответственно для значений которые нужно считывать и записывать в частотный преобразователь. Для чтения используется стандартная функция 03, для записи не менее стандартная 06. В параметрах Input/Output модулей нужно задать номера регистров ПЧ, которые можно вычислить по схеме описанной в инструкции по интерфейсу для Hyundai N700E или посмотреть в таблице ниже.
Моменты
Остался один неприятный момент: если вы хотите изменять через RS-485 параметры A01 и A02 (источники задания частоты и пуска), то необходимо задействовать один дискретный выход и соответственно два провода на каждый частотник в сети для реализации сброса этого частотника через вход на клеммах. Дело тут в наложении двух непродуманных особенностей — со стороны ПЛК и со стороны преобразователя Hyundai:
- В программах для ОВЕН ПЛК я использую конфигуратор CoDeSys для реализации связи через Modbus. При подаче питания на ПЛК, ещё до запуска основной программы начинается пересылка по интерфейсам того, что хранится в модулях Modbus, а именно — отсылка всем slave-устройствам нулей по указанным адресам регистров.
- В Hyundai N700E при изменении (только по интерфейсу RS-485) параметра, отвечающего за источник команды «пуск» (A02), на 0 (пуск от кнопки «run» на операторской панели) преобразователь частоты автоматически запускается и остановить его по интерфейсу RS-485 — невозможно, пуск/останов ведь теперь осуществляются через панель, а в преобразователе стоит запрет на изменение параметров во время управления электродвигателем. Замкнутый круг.
Получается так, что при первом запуске ПЛК (после пропадания напряжения на объекте, например) в частотник передается сигнал, изменяющий параметр A02 на 0, частотник запускается и всё… его не остановить. Только подачей логической единицы на клемму N700E, настроенную на сброс. А уже после остановки необходимо изменять A02.
В итоге — помимо двух проводов RS-485 необходимо кидать ещё два и задействовать драгоценный дискретный выход ПЛК. Решить проблему можно проще — отказаться от использования Modbus из конфигурации и использовать библиотечный. Но до этого руки всё не дойдут — как дойдут напишу пост об этом.
Выводы
Выводить особо нечего) Подключается всё очень просто — прикручиванием двух проводов, настраивается интерфейс стандартно, без сложностей с Modbus-командами и регистрами. Описанные проблемы очень специфичны и решаемы, решения их я описал как можно подробнее.
