Современные условия автоматизированного производства требуют от производителей контрольно-измерительной техники постоянного совершенствования и новых технических решений. В данной статье хотелось бы рассмотреть преимущества и недостатки беспроводных систем сбора информации.

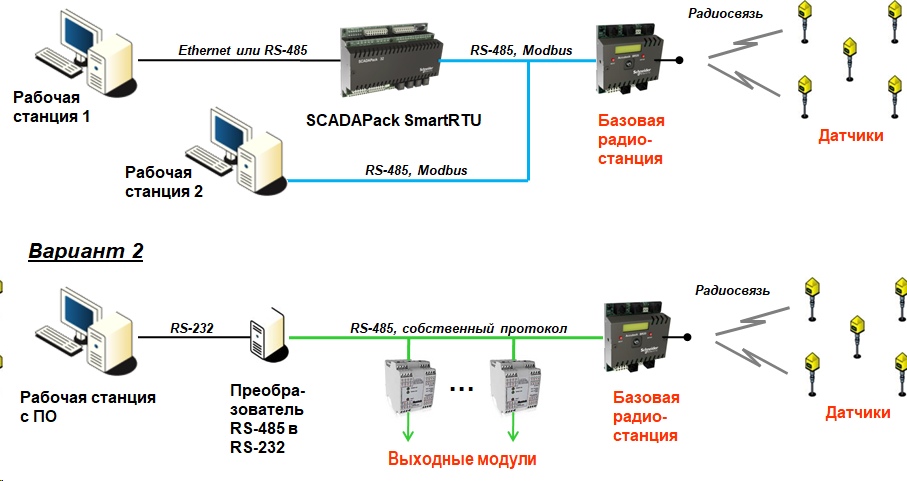

Обобщенная схема включения
Базовые радиостанции
•Подключение до 100 датчиков к каждой радиостанции
•В одну сеть можно объединить до 256 радиостанций с подключенными к ним датчиками
•Последовательное подключение по Modbus через RS-485
•Диапазон рабочих температур от -40 до +85 °C
Беспроводные датчики
•Возможность применения на объектах
с жесткими условиями эксплуатации
•Продолжительный срок службы аккумуляторной батареи
•Диапазон рабочих температур от -40 до +85 °C
Модули вывода
•Прямое соединение между базовыми радиостанциями и АСУ ТП или системами управления процессом
•Обеспечивает аналоговые и дискретные выходы сигналов от полевых устройств
•Монтаж на DIN-рейку
•Масштабируемость (25 макс, 100 аналоговых и 200 дискретных выходов)

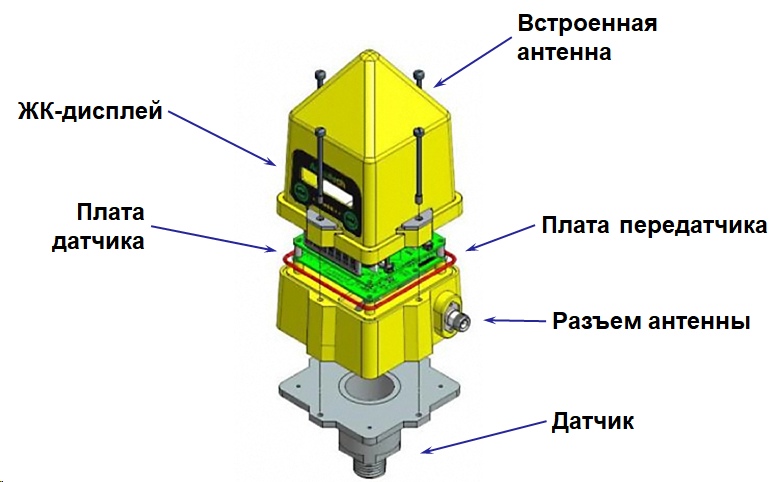

Устройство датчика
Преимущества использования беспроводных систем
1) Низкая стоимость ввода в эксплуатацию и сопровождения
-Без проводов
-Без необходимости в траншеях
-Без прокладки кабеля в трубах
2) Надежная работа
-Устойчивость к излучениям и помехам
-Известное время работы батареи
3) Простота монтажа и эксплуатации
-Предустановленный источник питания, коммуникации и инструментарий
-Легкий монтаж и конфигурирование с помощью кнопок
-Проведение тех. обслуживания не чаще чем 1 раз в 3 года (до 10 лет в зависимости от интенсивности эксплуатации и выбранного типа аккумуляторной батареи)

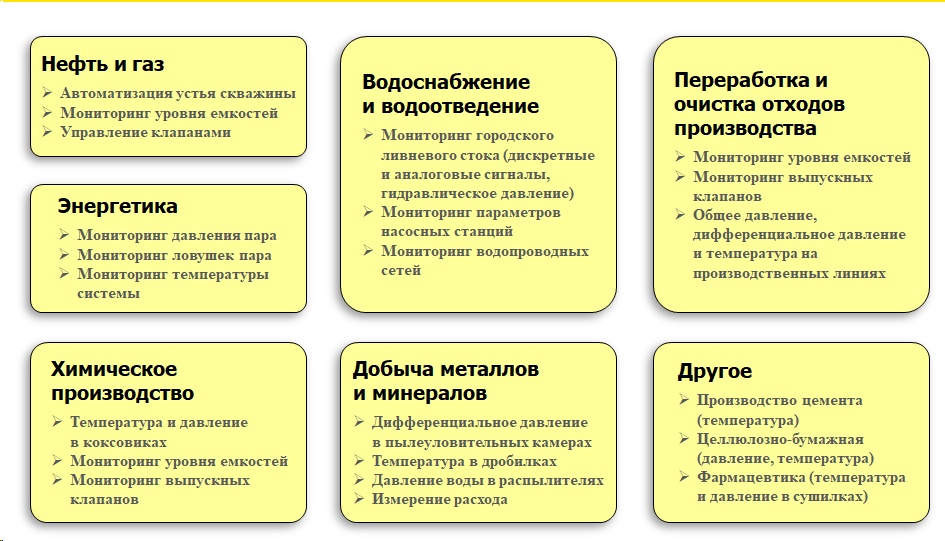

Ключевые применения
