Статья объясняет, почему общепринятые промышленные методы измерения уровня воды нецелесообразны для бассейнов и баков, и предлагает поплавковые датчики как альтернативу. Приведены конструкции поплавковых датчиков, их преимущества и особенности для грязной воды.
- Кондуктивные, емкостные, ультразвуковые датчики и оптические сигнализаторы для контроля уровня воды в баках и бассейнах нецелесообразны из-за высокой стоимости, необходимости дополнительного питания и промежуточных реле.
- Наиболее целесообразно применять поплавковые датчики уровня воды, которые имеют различную конструкцию.
- Магниточувствительные поплавковые датчики с герконами не подходят для бассейнов и баков из-за блокировки частицами и взвесями между штоком и поплавком, а также требуют специального крепления.
- Поплавковые магниточувствительные или механические датчики с боковой установкой невозможно использовать по тем же причинам и нельзя установить в бассейне или водоеме.
- Поплавковые кабельные датчики содержат микропереключатель, срабатывающий при изменении положения относительно вертикали; контрбаланс исключает всплытие и регулирует дифференциал переключения.
- Преимущества поплавковых датчиков: не нужен дополнительный источник питания, управление насосом напрямую, простота установки, работа в грязной воде, низкая цена; для сточных вод выпускаются специальные конструкции с повышенной плавучестью без контрбаланса.
- кондуктивные датчики уровня
- емкостные датчики уровня
- ультразвуковые датчики уровня
- оптические сигнализаторы уровня жидкости
- поплавковые датчики уровня
- микропереключатель
- контрбаланс
Кому полезно: Инженерам АСУ ТП, занимающимся контролем уровня воды в открытых резервуарах.
Первоисточник: rusautomation.ru
Выжимка составлена редакцией сайта с помощью ИИ по тексту статьи.
Общепринятые методы измерения уровня воды, широко применяющиеся в промышленности – кондуктивные датчики уровня, емкостные датчики уровня, ультразвуковые датчики уровня или оптические сигнализаторы уровня жидкости для применения в целях контроля уровня воды в баках и бассейнах не целесообразны по нескольким причинам. Стоимость таких приборов достаточно велика, для работы этих датчиков требуются дополнительные источники питания и промежуточные реле для управления двигателями насосов.
Применение поплавковых датчиков уровня воды наиболее целесообразно. Поплавковые датчики уровня имеют различную конструкцию. Магниточувствительные датчики уровня поплавковые имеют магнит, встроенный в поплавок, перемещение поплавка по штоку с герконами вызывает срабатывание контактов геркона.
Несмотря на простоту конструкции, магниточувствительный поплавковый датчик уровня не подходит для измерения уровня воды в бассейнах и баках, так как попадание случайных частиц и взвесей между направляющим стоком и поплавком блокирует работу датчика. К тому требуется применение специальных конструкций для крепления сигнализатора уровня воды в бассейне или баке.
Применение поплавковых магниточувствительных или механических датчиков с боковой установкой невозможно по той же причине, кроме того такой датчик уровня воды невозможно установить в бассейне или водоеме.

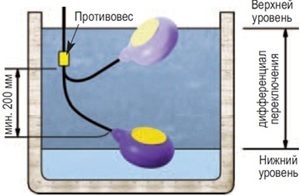

Поплавковые кабельные датчики уровня представляют конструкцию из поплавка, закрепленного на конце кабеля, в поплавок встроен микропереключатель, контакты которого замыкаются или размыкаются в зависимости от положения датчика уровня относительно вертикали.
При отсутствии воды датчик под собственным весом находится в вертикальном положении, при наполнении бака, бассейна или другого резервуара водой поплавковый датчик уровня всплывает под действием гидростатической силы, контакты переключаются. Для того чтобы, исключить всплытие датчика применяется контрбаланс, который позволяет также регулировать дифференциал переключения.
Применение поплавковых датчиков уровня воды для контроля или сигнализации уровня воды в бассейне, баке или водоеме имеет ряд преимуществ:
- Не требуется дополнительный источник питания.
- Датчик уровня управляет насосом напрямую.
- Поплавковый датчик уровня просто опускается в резервуар.
- Грязная вода с частицами песка, опавшими листьями и насекомыми не мешает надежной работе.
- Низкая цена
Для грязной воды или сточных вод выпускаются поплавковые датчики уровня воды специальной конструкции. Датчики уровня сточных вод имеют повышенную плавучесть и не требуют применение контрбаланса.
