Время в промышленной системе часто воспринимают как «техническую мелочь». На практике рассинхрон в 2-10 секунд ломает расследование аварий, искажает OEE, путает sequence of events и создает ложные причинно-следственные связи. Если у ПЛК, SCADA, historian и MES разные часы, вы анализируете не процесс, а шум.
Ниже — практический разбор time sync в АСУ ТП: источники времени, дрейф, timestamp событий, влияние на OEE/RCA, схема внедрения и контрольные метрики.
Короткий ответ
Для большинства АСУ ТП нужен иерархический контур синхронизации: эталонные источники времени, резервные NTP/PTP-серверы, контроль дрейфа на каждом уровне и единая политика timestamp. NTP обычно достаточно для верхнего уровня и событий с секундной точностью, PTP нужен там, где важна субсекундная корреляция. Без измерения качества синхронизации любые KPI и RCA становятся спорными.
Почему время критично для OEE и RCA
Для OEE
- простои считаются по длительности событий;
- микростопы и потери скорости зависят от точных границ интервалов;
- рассинхрон дает «фантомные» перекрытия и неверные потери.
Для RCA (root cause analysis)
- порядок событий определяет гипотезу причины;
- если alarm пришел «раньше», чем первичный отказ, расследование уходит в ложный след;
- при инцидентах безопасность/качество требуют доказуемой хронологии.
NTP и PTP: где какой протокол уместен
|
Протокол |
Типичная точность |
Где использовать |
Ограничения |
|
NTP |
миллисекунды-секунды (зависит от сети) |
серверы SCADA/MES/historian, инженерные станции |
чувствителен к задержкам и джиттеру сети |
|
PTP (IEEE 1588) |
микро- и субмиллисекунды |
высокоточная корреляция событий, энергетика, motion/быстрые процессы |
требует совместимого сетевого оборудования и настройки |
Практика: гибридная модель часто оптимальна — PTP в критичном сегменте, NTP для остального контура.
Источники времени: как строить иерархию
Базовая иерархия: 1. Первичный эталон (GNSS/внешний trusted source). 2. Два локальных time server в отказоустойчивой схеме. 3. Распределение по OT-сегментам с ограничением доступа. 4. Клиенты (ПЛК, SCADA, historian, MES, шлюзы) с приоритетом источников.
Принцип: OT не должен зависеть от «случайного» интернет-NTP.
Дрейф и timestamp: инженерные правила
- timestamp события лучше формировать максимально близко к источнику (ПЛК/edge), а не только в центре;
- хранить timezone/UTC единообразно (обычно UTC в хранении, локаль в отображении);
- проверять leap second/DST-поведение в критичных системах;
- фиксировать quality времени (offset, stratum, source) в мониторинге.

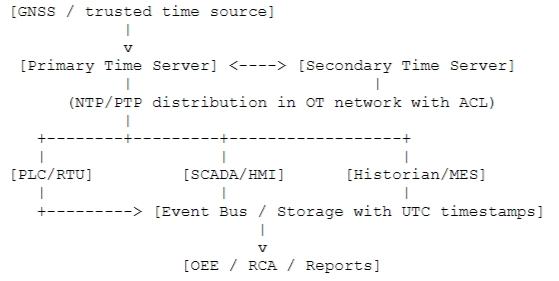

Практическая схема time sync (упрощенно)
Схема рабочая, только если есть мониторинг offset и alert при выходе за порог.
Контрольные метрики time sync
Список, который стоит вести постоянно:
|
Метрика |
Что показывает |
Практический ориентир |
|
Clock offset per node |
отклонение узла от эталона |
порог по классу системы (например, <100 мс для SCADA) |
|
Jitter |
стабильность задержки синхронизации |
тренд без резких всплесков |
|
Sync status |
состояние синхронизации (locked/unlocked) |
100% для критичных узлов |
|
Time source quality |
stratum / source health |
резервный источник доступен |
|
Timestamp completeness |
доля событий с валидным временем |
близко к 100% |
|
Out-of-order events |
доля событий «не по времени» |
минимально, с расследованием причин |
Для высокоточных сценариев пороги должны быть жестче и закреплены регламентом.
Типовые ошибки внедрения
- Один NTP-сервер без резерва.
- Смешение локального времени и UTC в одной аналитике.
- Нет мониторинга качества синхронизации, только «сервис запущен».
- ПЛК синхронизируются через офисную сеть без гарантии задержек.
- Игнор влияния DST/переходов времени на отчеты.
Мини-чеклист внедрения time sync
- Назначены первичный и резервный источники времени.
- Для OT-сети определены разрешенные time-серверы и ACL.
- Пороги offset/jitter утверждены по классам систем.
- В historian и BI используется единая политика UTC.
- Настроены алерты на потерю синхронизации и выход за пороги.
- Проведен тест: отключение primary и переход на secondary без деградации.
Заключение
Синхронизация времени — это фундамент достоверной аналитики и расследований, а не «настройка для галочки». NTP/PTP нужно выбирать по требуемой точности, строить резервную иерархию и постоянно контролировать качество синхронизации метриками. Тогда OEE и RCA опираются на факты, а не на спорные отметки времени.
