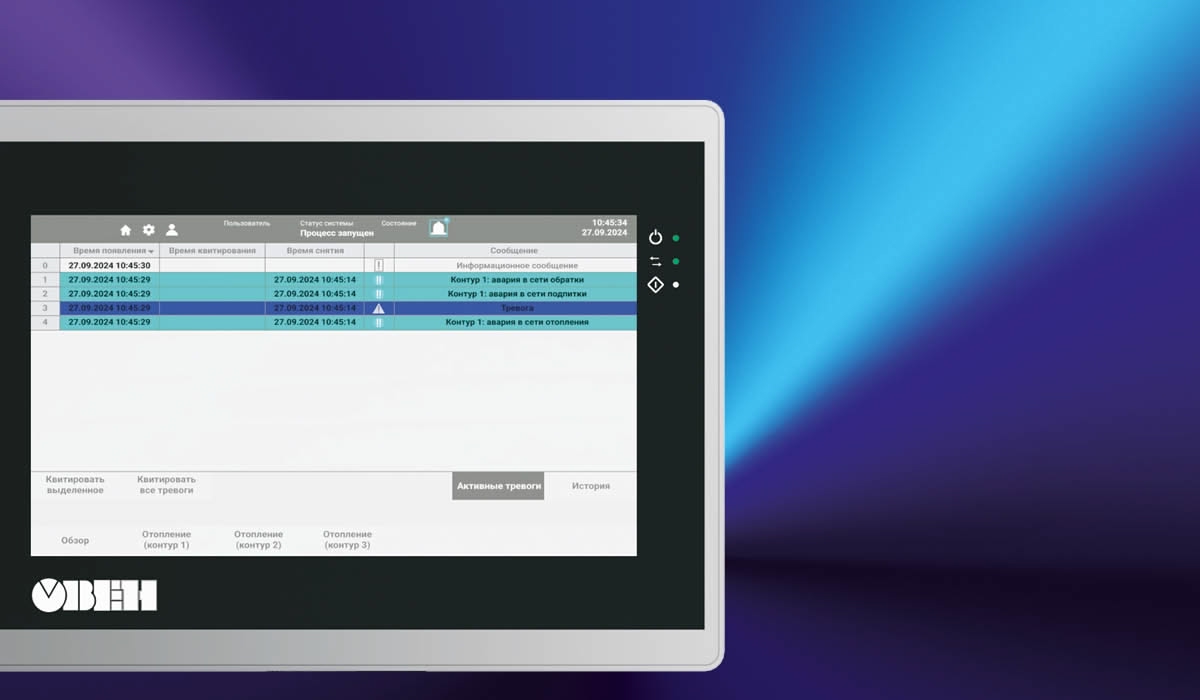

Сенсорный панельный контроллер (СПК) совмещает в себе функции программируемого логического контроллера (ПЛК) с панелью оператора (HMI). Панельный контроллер позволяет решать многие задачи в рамках одного устройства: сбор данных с других приборов системы автоматизации, выполнение пользовательской логики, отображение информации о технологическом процессе, архивирование параметров и их передача в SCADA-систему или облачный сервис. Новая линейка ОВЕН СПК210 – логическое продолжение линейки контроллеров СПК1хх [М01].
Основная цель разработки линейки СПК210 – создание новой аппаратной платформы, которая расширяет количество выпускаемых модификаций, а также переход на доступные компоненты.
Сравнение панельных контроллеров СПК210 и СПК1хх [М01]
Основное отличие технических характеристик СПК210 от СПК1хх [М01]:
- наличие 4-ядерного процессорного модуля, который увеличивает производительность контроллера и уменьшает время цикла его задач (переход на новый процессор не снизил время отклика экрана СПК на действия пользователя);
- интерфейс RS-485-3 гальванически изолирован от всех остальных узлов прибора;
- один интерфейс RS-232;
- переключаемые интерфейсы USBA и USBB (не могут использоваться одновременно, выбрать активный интерфейс можно в веб-конфигураторе или экранном конфигураторе прибора).
Таблица. Сравнение технических характеристик СПК210 и СПК1хх [М01]
|
Параметр |
СПК210 |
СПК1xx[М01] |
|
Процессор |
4 × Cortex-А35 1,2 ГГц |
1 × Cortex-A8 600 МГц |
|
Оперативная память |
512 Мб (DDR3) | |
|
Flash-память |
4096 Мб (eMMC) | |
|
RETAIN-память |
64 Кб (MRAM) | |
|
Интерфейсы |
1 × Ethernet, 3 × RS-485 1 × RS-232 1 × USB A / USB B 1 × SD |
1 × Ethernet, 3 × RS-485 2 × RS-232 1 × USB A 1 × USB B, 1 × SD |
|
Рабочая температура |
-10…55°C |
0…60 °C |
|
Среда программирования |
CODESYS V3.5 SP17 Patch 3 |
Совместимость СПК210 и СПК1хх [М01]
Линейки СПК210 и СПК1хх [М01] имеют высокую степень совместимости. Установочные размеры приборов обеих линеек совпадают. Для программирования используется одна и та же версия среды CODESYS (V3.5 SP17 Patch 3), так что для адаптации проекта достаточно изменить в нем таргет-файл, и это занимает считанные минуты. Как и в случае с СПК1хх [М01], в комплект поставки СПК210 входит адаптер типа «DB9 – пружинные клеммы», упрощающий подключение линий связи. Адаптер содержит встроенные согласующие резисторы (120 Ом), которые подключаются к интерфейсам RS-485 с помощью DIP-переключателей.
Документация, примеры, видеоролики и другие обучающие материалы, разработанные для СПК1хх [М01], полностью подходят и для СПК210.
Новый функционал прошивки ОВЕН СПК210
Заводская прошивка для СПК210 имеет версию 3.6.0318.1402.
В составе прошивки реализован новый функционал, отсутствовавший у СПК1хх [М01]:
- Возможность перехода в режим ожидания, в котором корректно завершается работа системы исполнения CODESYS. Это полезно в тех случаях, когда требуется произвести контролируемое отключение питания контроллера (например, при остановке производственной линии).
- Режим «прозрачного шлюза» с трансляцией пакетов с заданного TCP-порта контроллера в заданный COM-порт и в обратном направлении. Это позволяет использовать СПК в качестве конвертера интерфейсов.
- Возможность работы с конвертерами интерфейсов MoxaNPort в режиме RealCOM. В этом режиме программист в CODESYS может использовать COM-порты конвертера так, как если бы они являлись встроенными портами контроллера.
- Синхронизация времени по протоколу NTP по команде из проекта CODESYS.
Полный список приведен на форуме ОВЕН в теме «СПК: история версий прошивок».
Развитие линейки СПК210

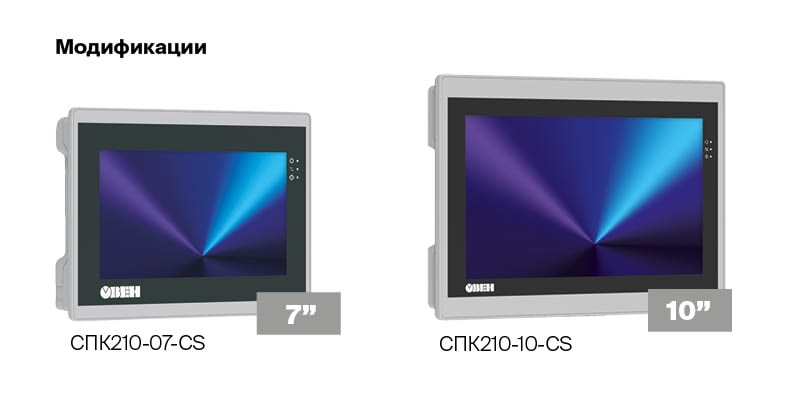

Компания ОВЕН планирует выпустить четыре модификации контроллеров линейки СПК210. Сейчас для заказа доступны модификации СПК210-07 и СПК210-10 с диагональю экрана 7” и 10.2” соответственно. В разработке находится модификация
СПК210-15, отличительными особенностями которой являются экран с диагональю 15.6” и разрешением 1920×1080, а также металлический корпус. Ее выход запланирован на 2025 год. В разработке находится модификация СПК210-05 с экраном 4.3”.
Для модификаций СПК210-07, СПК210-10 и СПК210-15 планируется выпуск отдельных исполнений со встроенным коммуникационным модулем, добавляющим контроллеру интерфейс 4G или Wi-Fi.
