Общие сведения о языке FBD
Основные понятия и конструкции языка
Пример программы на языке FBD

FBD (Function Block Diagram) – это графический язык программирования высокого уровня, обеспечивающий управление потока данных всех типов. Позволяет использовать мощные алгоритмы простым вызовом функций и функциональных блоков. Удовлетворяет непрерывным динамическим процессам. Замечательно подходит для небольших приложений и удобен для реализации сложных вещей подобно ПИД регуляторам, массивам и т. д. Данный язык может использовать большую библиотеку блоков, описание которых приведено в приложении 2. FBD заимствует символику булевой алгебры и, так как булевы символы имеют входы и выходы, которые могут быть соединены между собой, FBD является более эффективным для представления структурной информации, чем язык релейно-контактных схем.

Table of Contents

Основные понятия и конструкции языка

Согласно IEC 611313, основными элементами языка FBD являются: переменные, функции, функциональные блоки и соединения.

Переменные бывают входные, выходные и входные/выходные. На рис. 1 показаны: входная переменная – «in_var», выходная переменная – «out_var» и входная/выходная переменная – «in_out_var».

Рис. 1 – Изображение переменной в языке FBD

Графическое изображение функции приведено на рис. 2. С левой стороны располагаются входы (IN1 и IN2), с правой стороны выходы (OUT).

Рис. 2 – Изображение функции в языке FBD

Аналогично, изображение функционального блока, приведённое на рис. 3, имеет с левой стороны входы (S1 и R), с правой стороны выход (Q1).

Рис. 3 – Изображение функционального блока в языке FBD

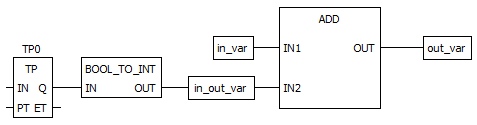

Соответственно, переменные соединяются с входными и выходными параметрами функций и функциональных блоков. Входные переменные могут быть соединены только с входными параметрами функции или функционального блока, выходные переменные – только с выходными параметрами функции или функционального блока, входные/выходные переменные – как входами, так и с выходами функции или функционального блока. Также выходной параметр одной функции или функционального блока может быть напрямую соединён с входным параметром другого.

Рис. 4 – Пример соединения переменных, функций и функциональных блоков

Все функциональные блоки могут быть вызваны с дополнительными (необязательными) формальными параметрами: EN (входом) и ENO (выходом). Пример такого функционального блока приведен на рис. 5.

Рис. 5 – Изображение элементарного функционального блока с параметрами EN/ENO

сли функциональный блок вызывается с параметрами EN/ENO и при этом значение EN равно нулю, то алгоритмы, определяемые в функциональном блоке, не будут выполняться. В этом случае значение ENO автоматически устанавливается равным 0. Если же значение EN равно 1, то алгоритмы, определяемые функциональным блоком, будут выполнены. После выполнения этих алгоритмов без ошибок значение ENO автоматически устанавливается равным 1. Если же возникает ошибка во время выполнения этих алгоритмов, то значение ENO будет установлено равным 0. Поведение функционального блока одинаково как в случае вызова функционального блока с EN = 1, так и при вызове без параметров EN/ENO.

Для более компактного соединения входов и выходов различных функций и функциональных блоков используются элементы «Соединение», показанные на рис. 6:

Рис. 6 – Изображение соединений в языке FBD

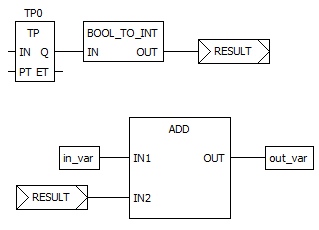

Они бывают двух видов: входное соединение и выходное выходные соединение. Основная задача соединений – передать значение из одного выхода на другой вход без прямого соединения выхода и входа. На рис. 5.7 показан пример, в котором выходное значение OUT функции BOOL_TO_INT передаётся на вход IN2 функции ADD:

Рис. 7 – Пример использования соединения на FBD диаграмме

Пример программы на языке FBD

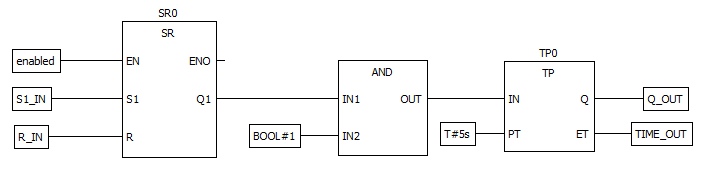

На рис. 8 приведена FBD диаграмма, состоящая из следующих функциональных блоков: SR0, AND, TP0.

Функциональный блок SR0 представляет собой Бистабильный SR-триггер. У него имеются входы S1, R1 и выход Q1, а так же дополнительный вход EN и выход ENO, позволяющие включать и выключать выполнение SR0. Выход Q1 с помощью соединён с входом IN1 блока AND, представляющий собой «Логическое И». Вход IN2 типа BOOL соединён с литералом «BOOL#1», который всегда положительный. Выход OUT блока AND соединён с входом IN функционального блока TP0, представляющий собой повторитель импульсов. Вход PT типа TIME, соединён с литералом «T#5s», который задаёт значение 5 секунд.

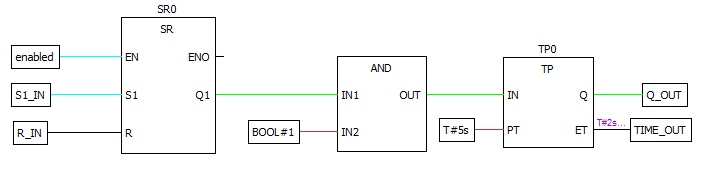

Если после запуска выполнения данного функционального блока enabled равно True и переменная S1_IN тоже True, функциональный блок SR0 начинает выполняться. На выходе OUT функционального блока AND будет значение True как только Q1 у SR0 будет равен True. Следовательно, как только OUT становится True вход IN функционального блока TP0 принимает тоже True и начинается отсчёт таймера ET (см. рис. 9).

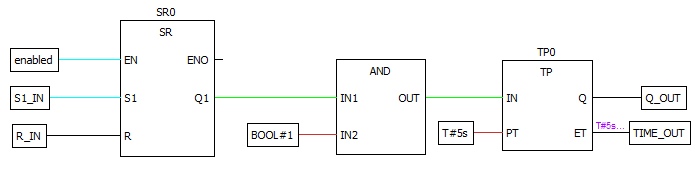

Пока данный таймер не достигнет значения PT выход Q у функционального блока TP0 будет равен True. При достижении таймером ET значения PT, т.е. через 5 секунд выход Q становится False (см. рис. 10).
