SIMATIC Automation Tool – программный инструмент для ввода в эксплуатацию и технического обслуживания систем автоматизации SIMATIC.

SIMATIC TIA Portal – среда разработки, ввода в эксплуатацию и технического обслуживания систем автоматизации SIMATIC.

Если у вас есть SIMATIC TIA Portal, то SIMATIC Automation Tool вам не нужен.

Содержание

Функционал SIMATIC Automation Tool

Работа с сетями

сканирование сети и создание таблицы доступных в сети устройств (CPU, модулей, HMI, коммутаторов SCALANCE, станций распределённого ввода-вывода и др.)
обнаружение устройств с помощью включения мигания светодиодных индикаторов на CPU или экранах панелей оператора
изменение адресов устройств (IP, подсетей, шлюзов)
изменение имён устройств в сети PROFINET

Конфигурирование системы

установка системных часов в CPU
обновление программ ПЛК или HMI
выгрузка, добавление или удаление рецептов из ЦПУ
выгрузка или удаление журналов данных (Data Log) из ЦПУ
обновление прошивок модулей

Операции

изменение режима работы ПЛК: RUN <-> STOP

Диагностика и обслуживание

резервное копирование данных ЦПУ или HMI
восстановление данных из файла резервной копии для ЦПУ или HMI
просмотр диагностического буфера ЦПУ
сброс коммуникационных параметров
сброс памяти ЦПУ
извлечение сервисных данных из ЦПУ
форматирование карты памяти в ЦПУ
сброс устройств на заводские настройки
документирование и сохранение сетевой информации в файлах

Задание

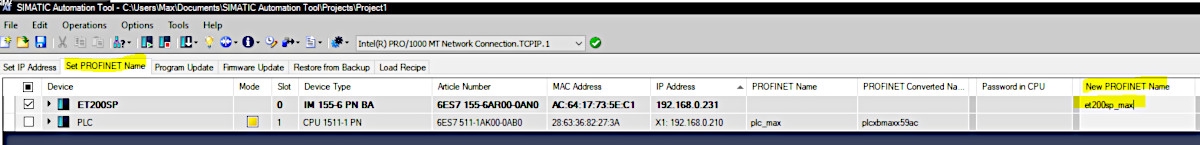

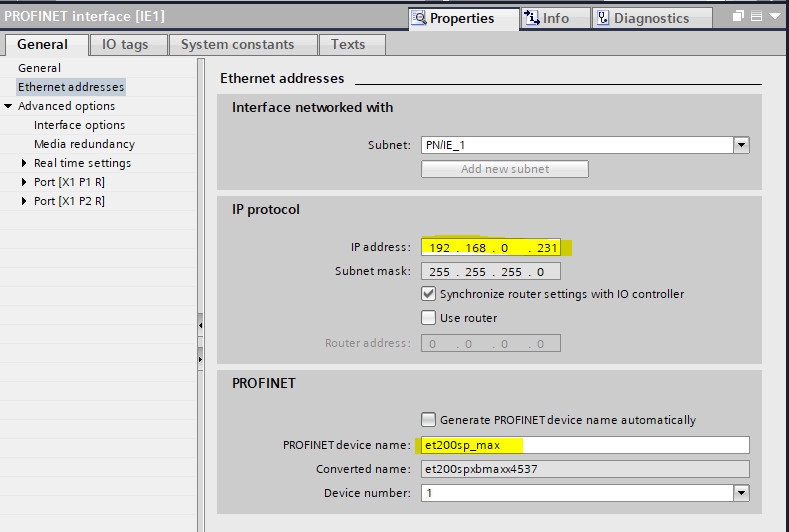

Сделать резервную копию проекта, отформатировать карту памяти ЦПУ, восстановить данные ЦПУ из сохранённой резервной копии. Заменить интерфейсный модуль ET200SP и восстановить IP адрес и сетевое имя для ET200SP.

Решение

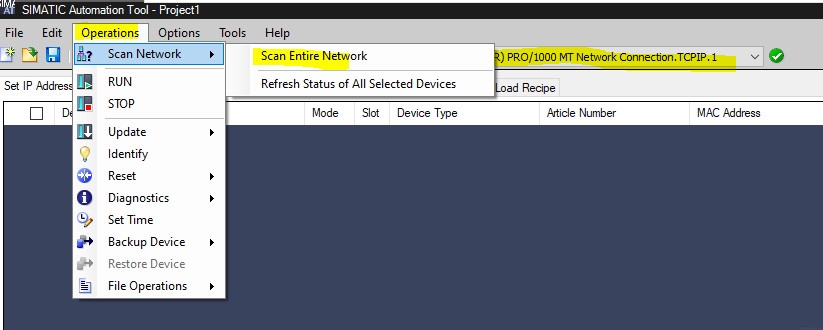

Открываем SIMATIC Automation Tool, выбираем сеть и запускаем процедуру сканирования сети:
Operations -> Scan Network -> Scan Entire Network:

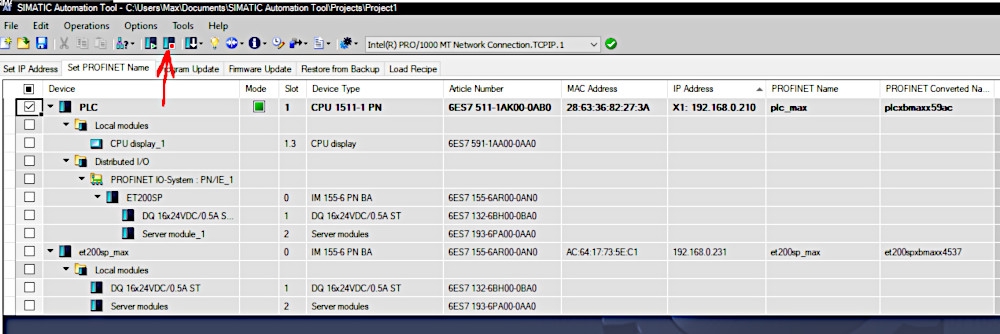

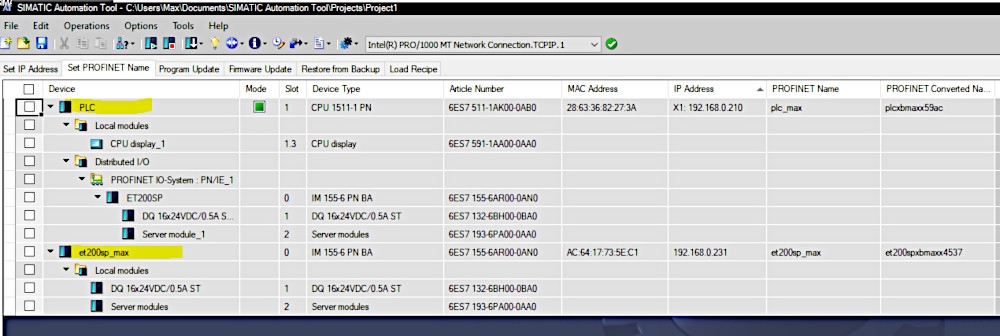

SIMATIC Automation Tool обнаруживает два устройства в сети: ПЛК и ET200SP:

Выбираем галочкой PLC и переводим его в режим STOP:

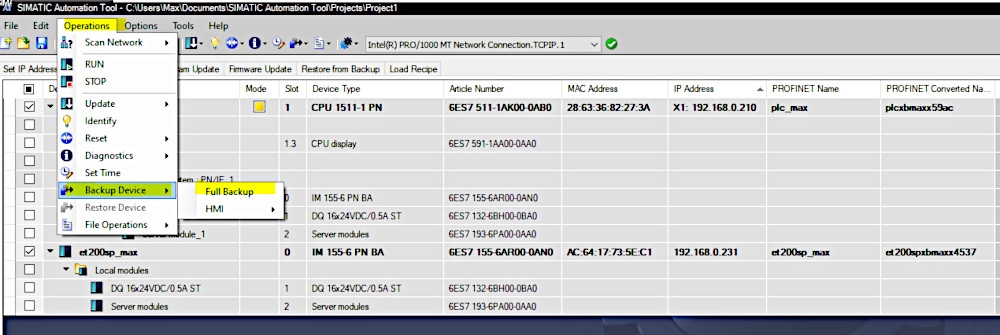

Выполняем процедуру полного резервирования:
Operations > Backup Device > Full backup:

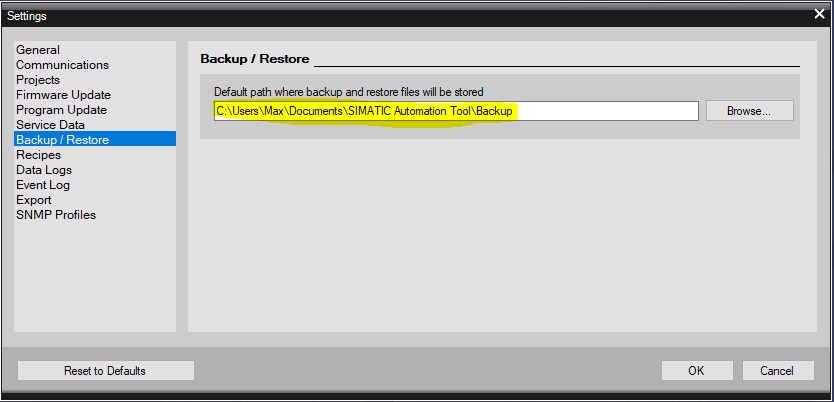

Смотрим в какую папку сохранился файл резервной копии: Options -> Settings:

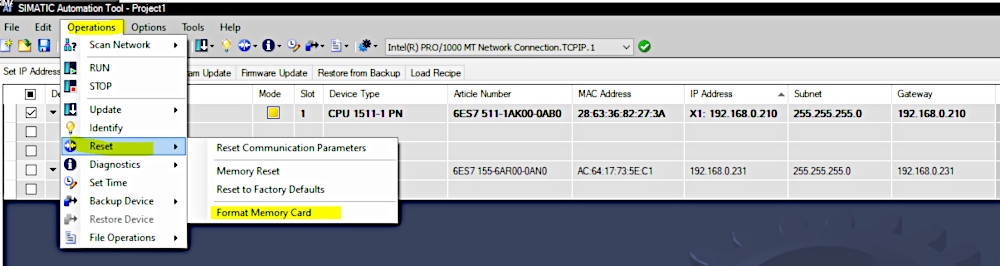

Форматируем карту памяти в ЦПУ:
Operations -> Reset -> Format Memory Card:

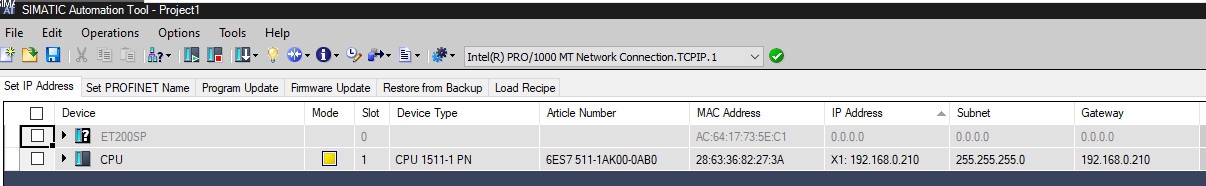

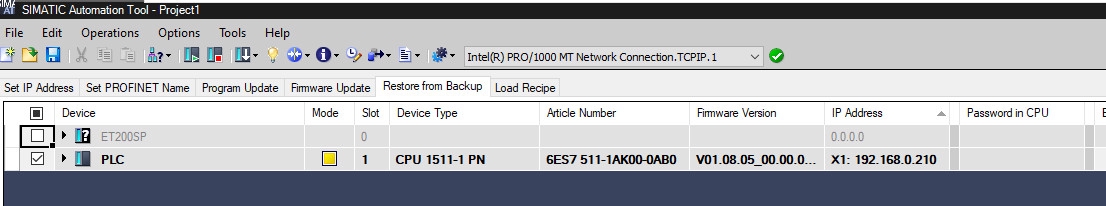

и убеждаемся, что программа ПЛК удалилась, но сетевые адреса и имена остались:

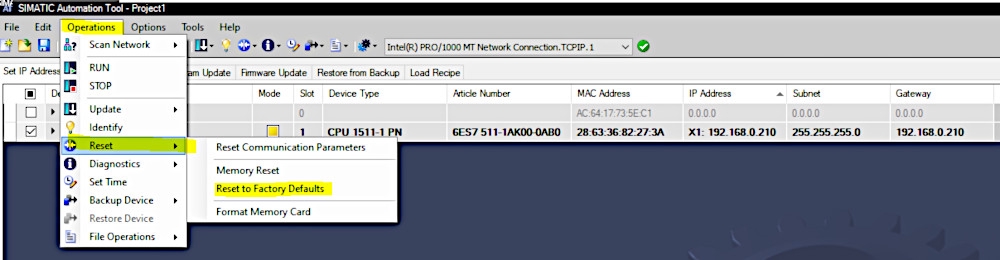

Теперь видим, что изменения есть, но IP адрес ЦПУ не изменился. Сбрасываем ЦПУ на заводские настройки: Operations -> Reset -> Reset to Factory Defaults:

Видим, что IP адрес ЦПУ опять не изменился.

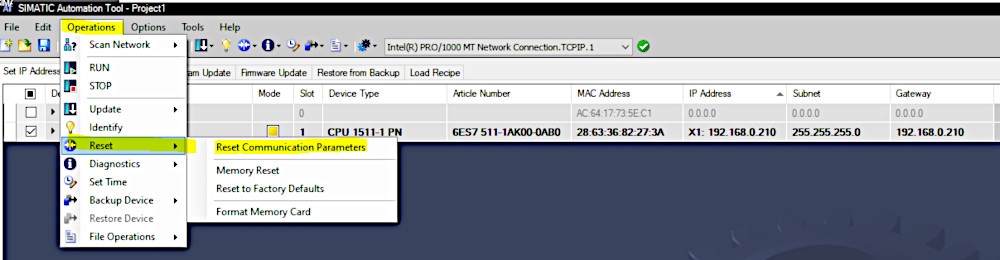

Сбрасываем коммуникационные параметры:
Operations -> Reset -> Reset Communication Parameters:

Видим, что IP адрес ЦПУ опять не изменился.

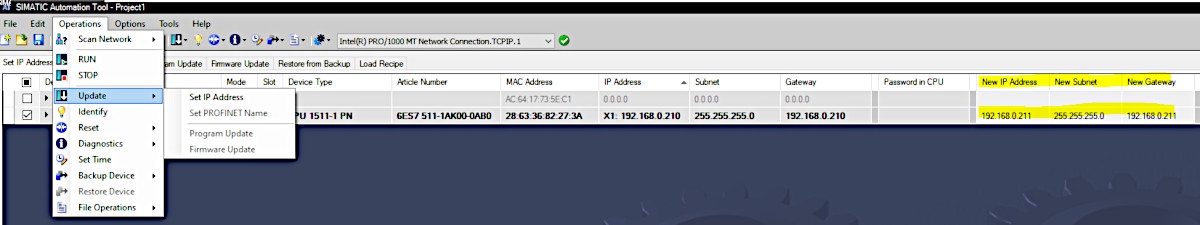

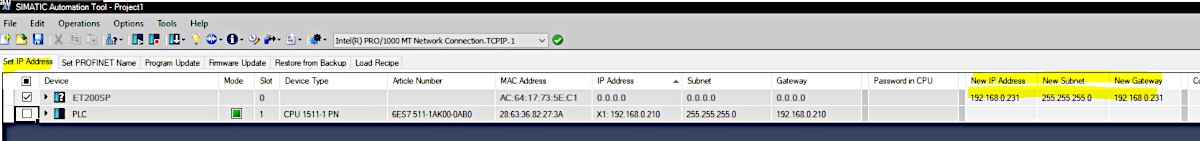

Изменяем IP адрес ЦПУ. Для этого задаём новый адрес в колонке New IP Address и выполняем процедуру
Operations -> Update -> Set IP Address:

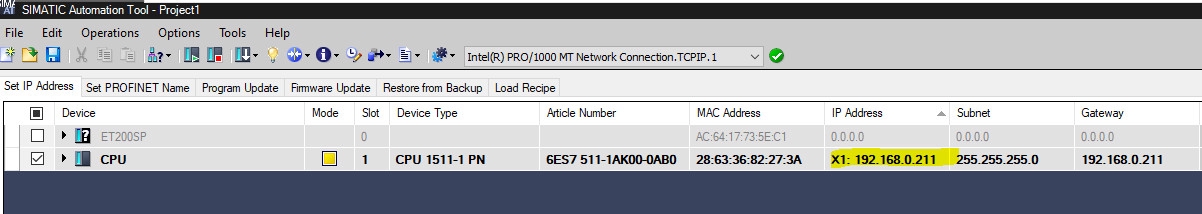

Видим, что IP адрес ЦПУ изменился:

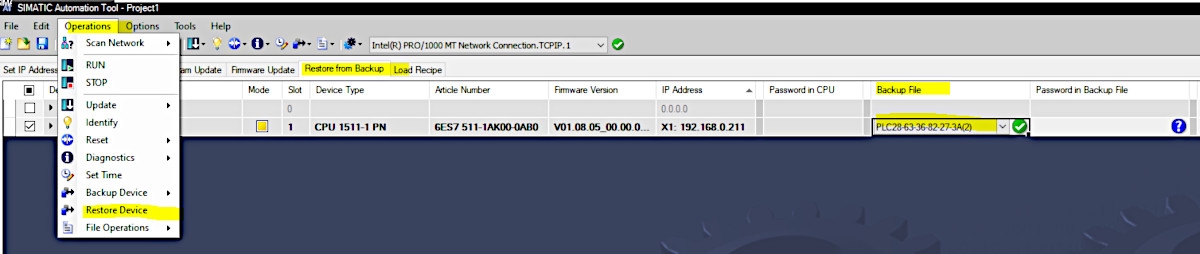

Восстанавливаем данные карты памяти из сохранённого файла резервной копии Для этого переходим на вкладку «Restore from Backup», выбираем файл резервной копии и выполняем процедуру
Operations -> Restore Device:
