Задание
Вы разработали проект в TIA Portal, купили и смонтировали оборудование и теперь собираетесь впервые прогрузить проект так, чтобы ET200SP увиделся в сети PROFINET.

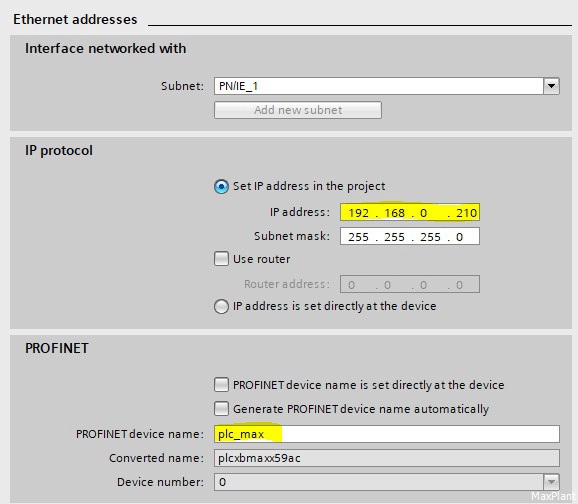

Проектные настройки IP адреса и имени устройства в сети PROFINET для S7-1500 CPU:
Проектные настройки IP адреса и имени устройства в сети PROFINET для ET200SP:
Решение
Подключаемся патчкордом к порту CPU, открываем ТИА Портал.

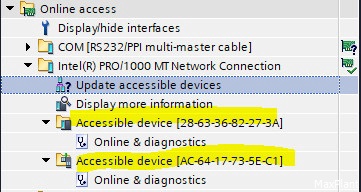

В разделе Online access делаем два клика по Update accessible devices — запускается поиск доступных в сети устройств. Находятся два устройства:
По типу устройства определяем, что первое устройство – это ЦПУ S7-1500:

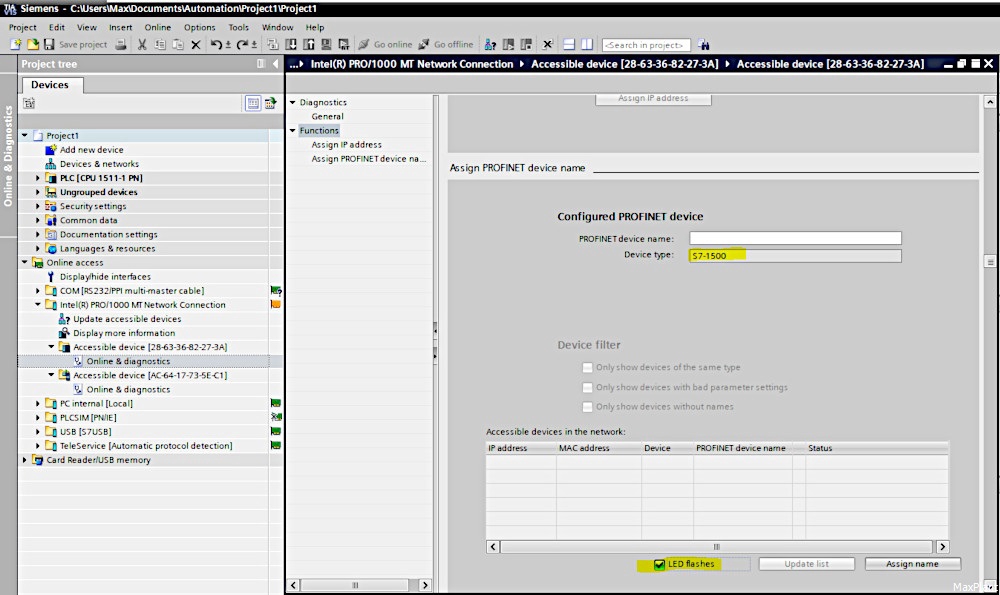

Если на время поиска поставить галочку LED flashes, то по характерному миганию индикаторов на передней панели ЦПУ можно легко обнаружить его физическое размещение в шкафу.

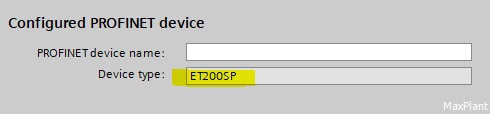

По типу устройства определяем, что второе устройство – это ET200SP:

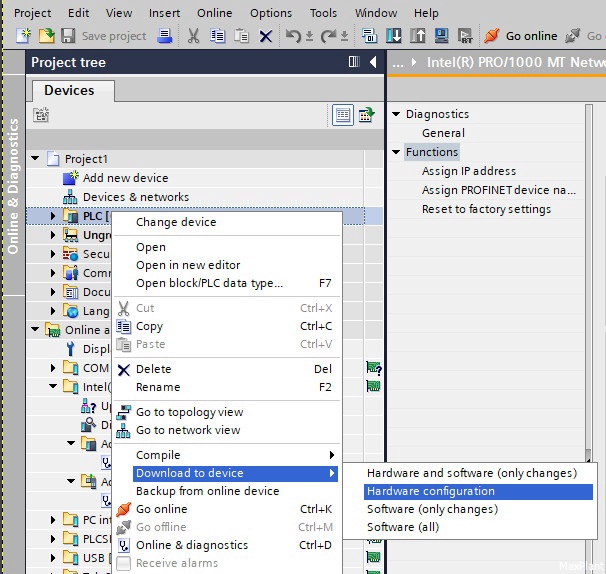

Прогружаем аппаратную конфигурацию в PLC:

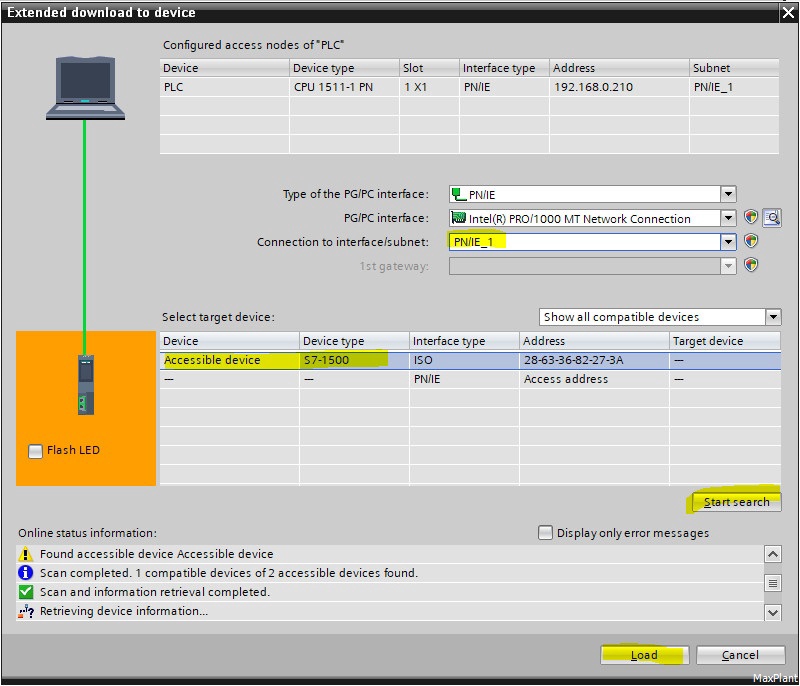

Выбираем сеть, нажимаем кнопку [Start search], находится доступный S7-1500, выбираем его и нажимаем кнопку [Load]:
Нажимаем ещё одну кнопку [Load]:

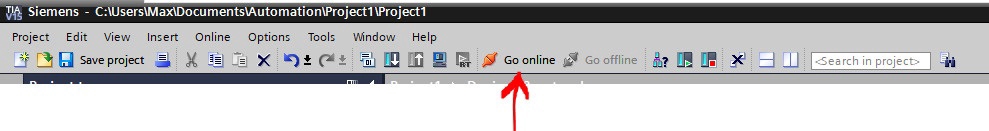

После загрузки аппаратной конфигурации нажимаем кнопку [Go online]:

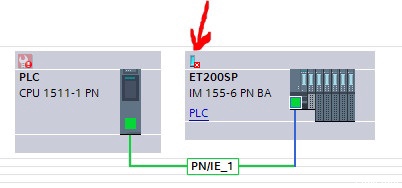

Дважды кликаем на этот индикатор:

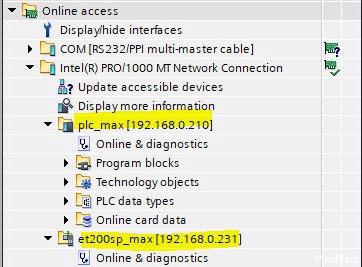

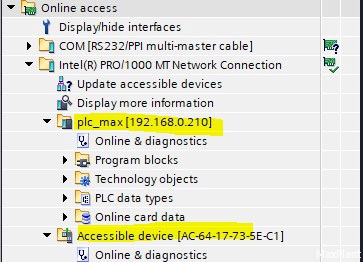

Ещё раз смотрим через Online access список доступных устройств в сети PROFINET:
Видим, что после прогрузки hardware configuration в сети прописался только PLC (IP адрес 192.168.0.210, имя в сети PROFINET plc_max).
Прописываем ET200SP в сети PROFINET непосредственно из сервиса онлайн доступа.

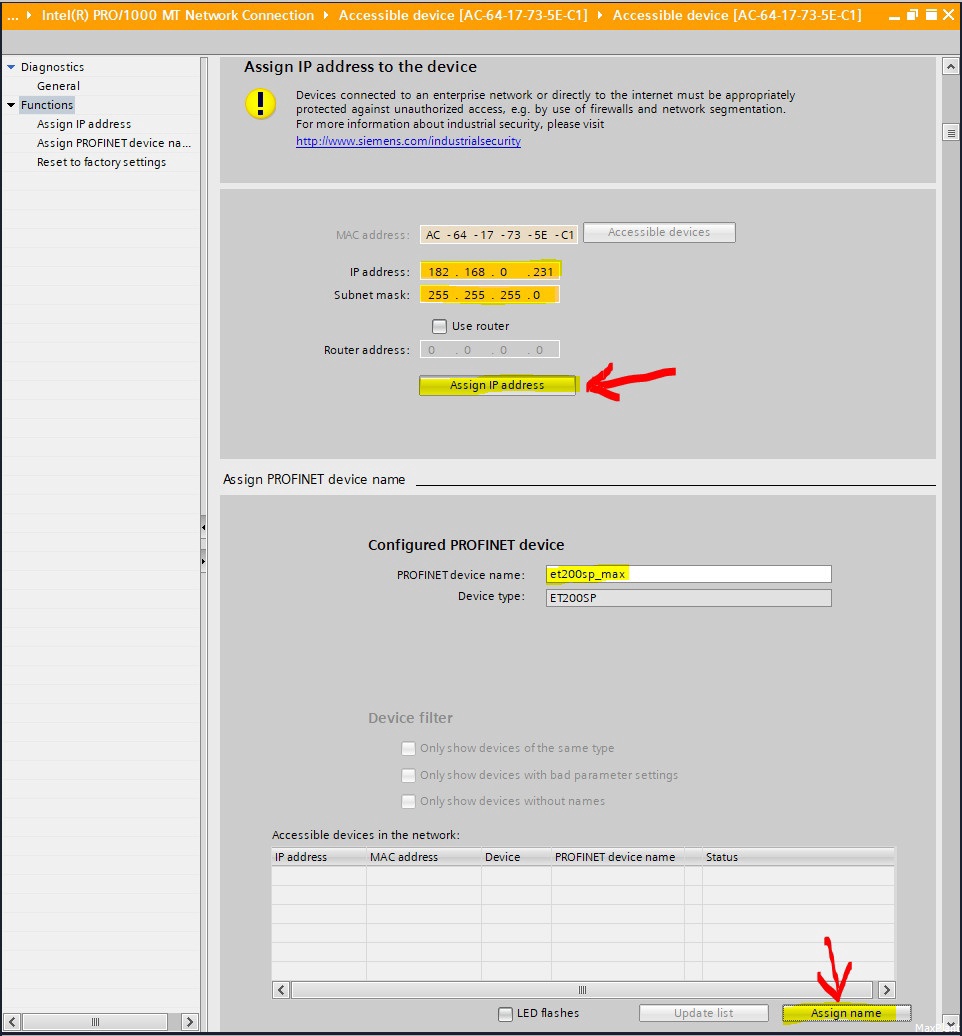

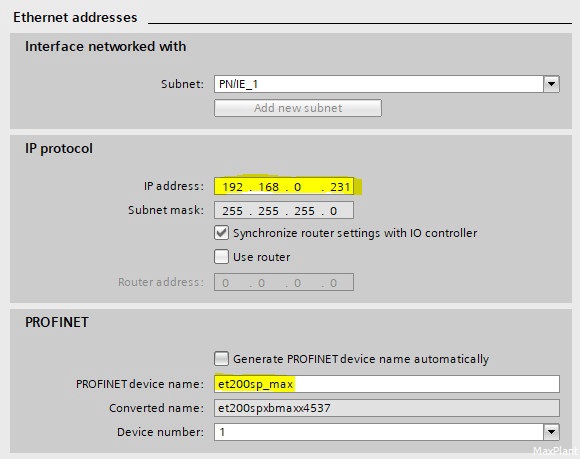

Задаём IP адрес (192.168.0.231), маску подсети (255.255.255.0) и имя устройства в сети PROFINET (et200sp_max):
Ещё раз смотрим через Online access список доступных устройств в сети PROFINET:
Видим, что теперь в сети PROFINET прописались оба устройства.

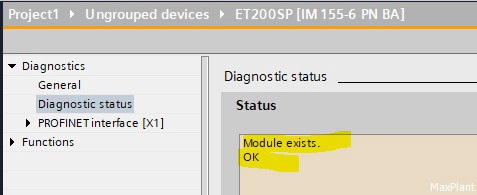

Убеждаемся, что статус ET200SP изменился на доступный:

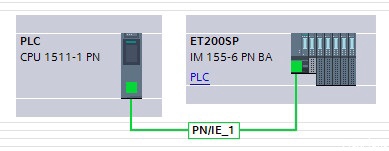

Видим, что теперь в сети PROFINET прописались оба устройства.

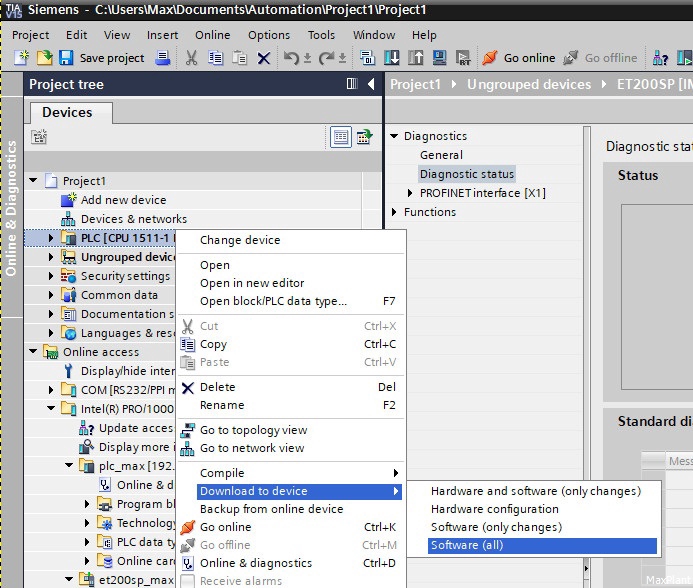

Прогружаем прикладную программу:
