Управление преобразователями частоты DANFOSS VLT®AQUA с ПЛК Simatic S7-1200 использованием сети RS-485 по протоколу ModBus RTU

Загляните внутрь — первые страницы

Дальше — в файле (22 стр.). Скачать целиком бесплатно

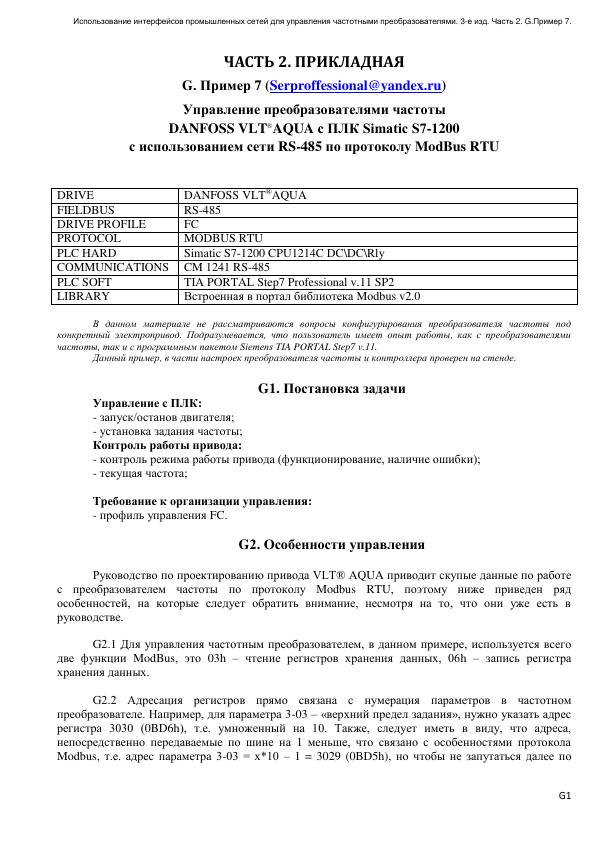

Прикладной пример подключения частотного преобразователя DANFOSS VLT AQUA к SIMATIC S7-1200 по Modbus RTU через RS-485. В руководстве показаны запуск и останов двигателя, передача задания частоты, чтение состояния привода и текущей частоты. Пример использует профиль управления FC.

Оборудование и программная среда примера

• SIMATIC S7-1200, CPU1214C DC/DC/Rly.
• Коммуникационный модуль CM1241 RS-485.
• DANFOSS VLT AQUA.
• TIA Portal STEP7 Professional V11 SP2 и встроенная библиотека Modbus V2.0.

Что находится в руководстве

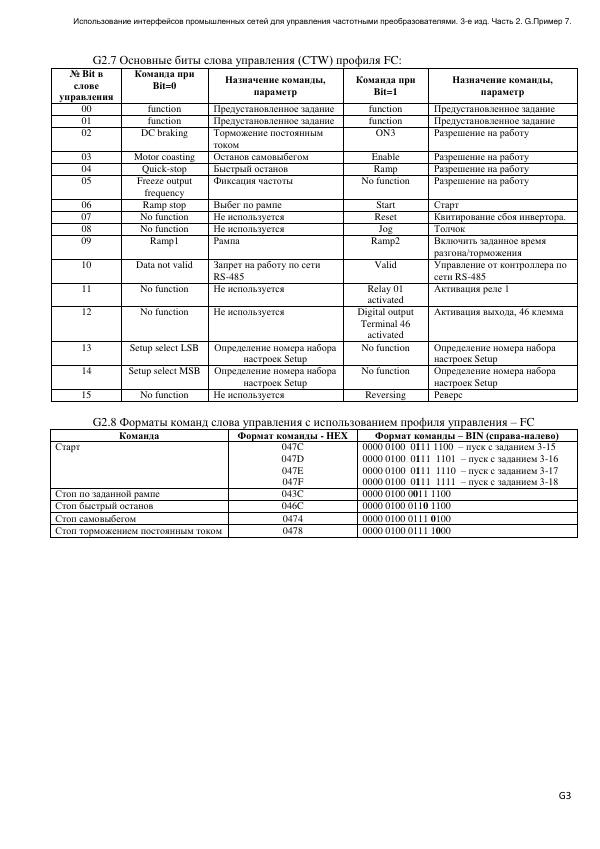

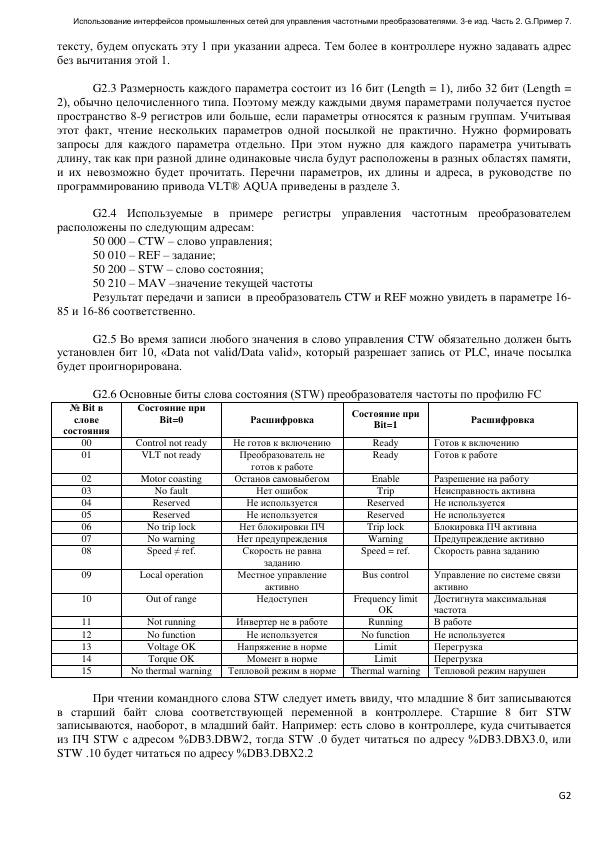

• Особенности адресации и длины регистров привода, функции чтения и записи — страницы G1–G3.
• Подключение и параметры связи преобразователя, перечень используемых параметров — G4–G6.
• Конфигурация CPU и CM1241 в TIA Portal — G7–G8.
• Организация последовательного обмена с приводом и обработка данных — начиная с G8.

Материал полезен при разборе связки «ПЛК — последовательная шина — частотный привод». Это пример для указанной среды: параметры и библиотечные блоки следует сверять с документацией установленного оборудования. Настройку преобразователя под конкретный двигатель руководство не рассматривает. По указанию автора пример проверен на стенде.
