Управление преобразователями частоты DANFOSS VLT®AQUA с ПЛК Simatic S7-300/400 с использованием сети PROFINET I/O

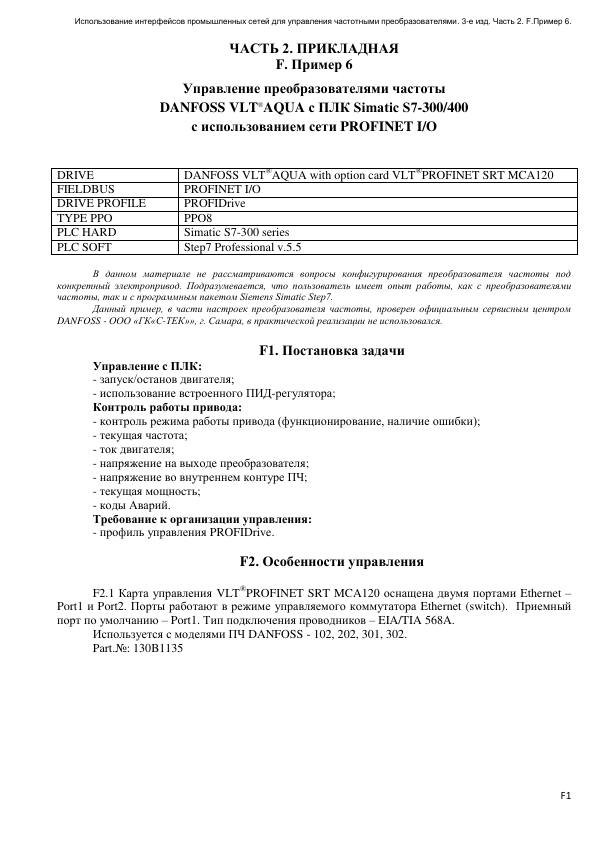

Загляните внутрь — первые страницы

Дальше — в файле (19 стр.). Скачать целиком бесплатно

Прикладной пример управления DANFOSS VLT AQUA от SIMATIC S7-300/400 по PROFINET I/O. Рассматриваются запуск и останов двигателя, использование встроенного ПИД-регулятора и чтение диагностических данных: состояния, частоты, тока, напряжений, мощности и кодов аварий.

Оборудование и среда

• DANFOSS VLT AQUA с картой VLT PROFINET SRT MCA120.
• Профиль PROFIDrive, тип PPO8.
• Контроллер серии SIMATIC S7-300 и STEP7 Professional V5.5.

Разделы руководства

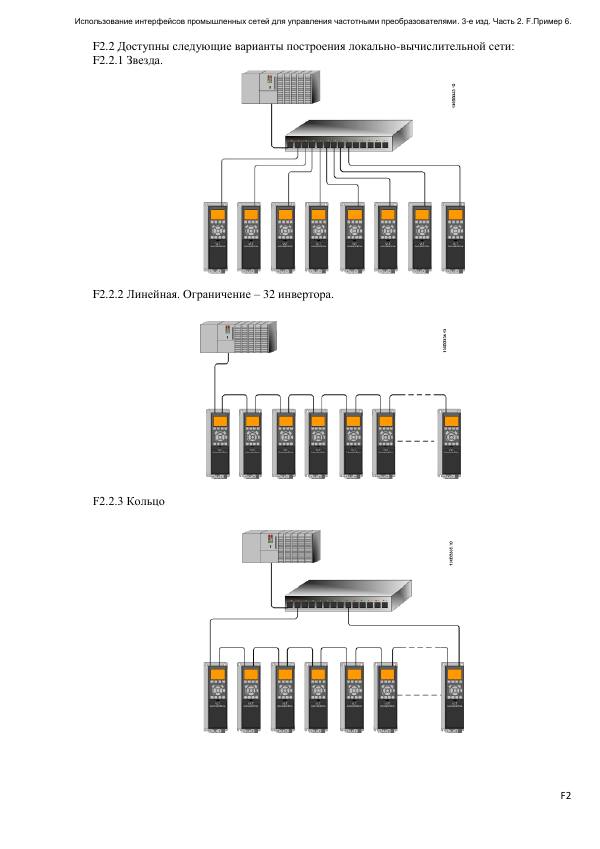

• Постановка задачи, сетевой модуль и топологии — F1–F2.

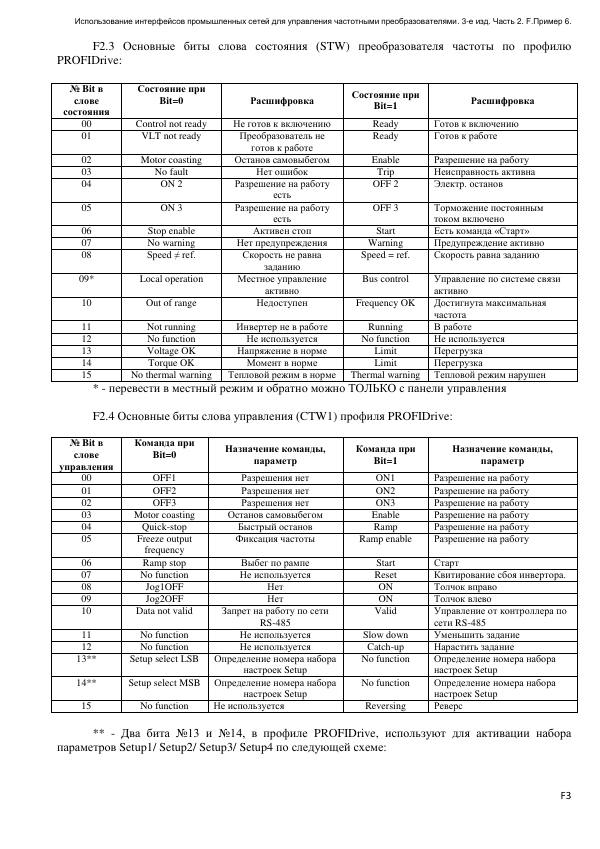

• Слова состояния и управления — F3–F4.
• Подключение и параметры преобразователя — F5–F7.
• Конфигурация HW Config и функция обмена FC304, чтение и запись данных — F8–F17.
• Завершающие параметры, коды аварий и литература — F18–F19.

По указанию автора настройки преобразователя проверены сервисным центром DANFOSS, но практическая реализация примера не выполнялась. Руководство не рассматривает настройку привода под конкретный двигатель. Параметры проекта и оборудования нужно сверять перед применением; приведённые версии ПО относятся к исходному примеру.
