Управление преобразователями частоты UNIDRIVE SP с ПЛК Simatic S7-300/400 по сети PROFIBUS DP

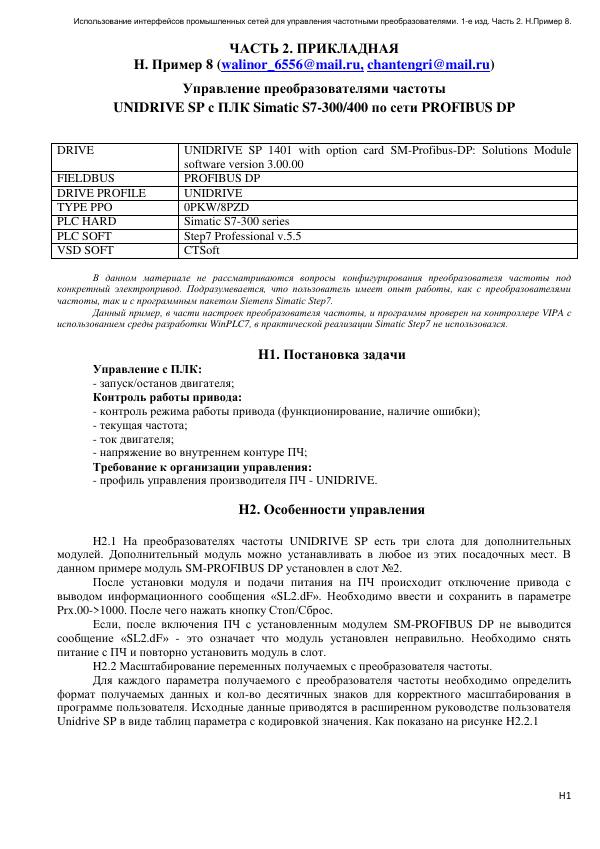

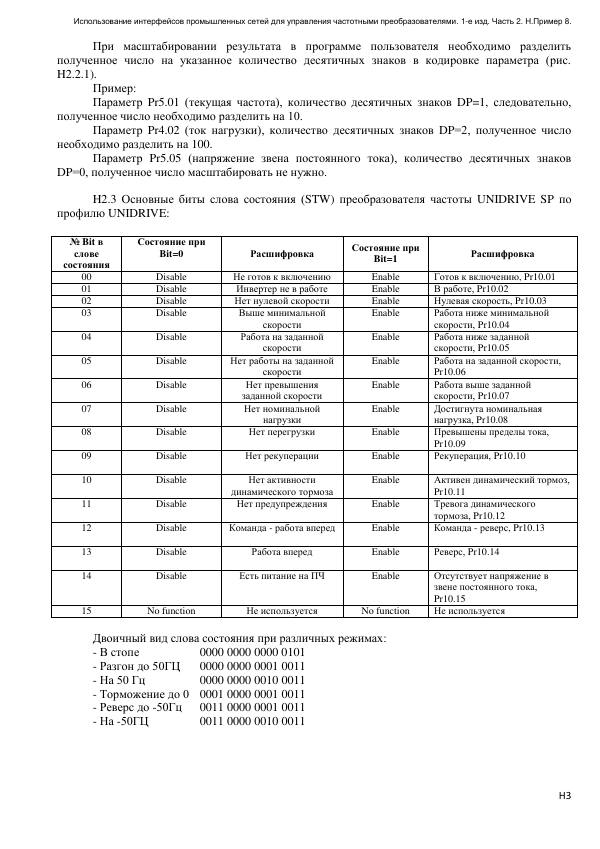

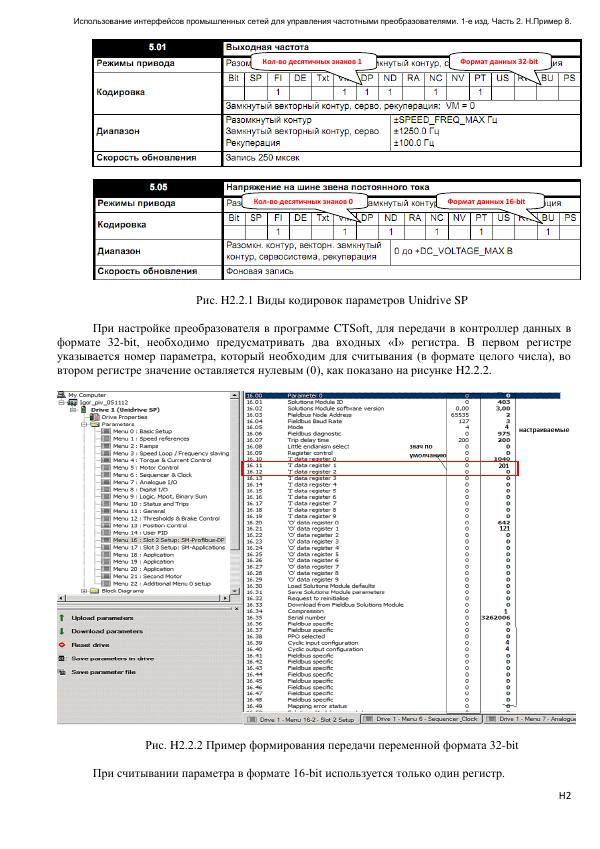

Загляните внутрь — первые страницы

Дальше — в файле (16 стр.). Скачать целиком бесплатно

Руководство разбирает управление частотным преобразователем UNIDRIVE SP по PROFIBUS DP в связке, описанной для SIMATIC S7-300/400. Задача примера — запуск и останов двигателя, контроль состояния привода, текущей частоты, тока и напряжения внутреннего контура.

Состав примера

• UNIDRIVE SP1401 с модулем SM-PROFIBUS-DP, версия ПО модуля 3.00.00.
• Профиль UNIDRIVE и обмен 0PKW/8PZD.
• STEP7 Professional V5.5 и программа CTSoft.

Как ориентироваться в файле

• Состав оборудования, задача и особенности установки модуля — H1.
• Масштабирование данных, слова состояния и управления — H1–H4.
• Подключение и параметры преобразователя — H5–H7.
• Конфигурация в HW Config, разработка функции обмена и вызов FC308 — H8–H16.

Важное уточнение автора: настройки преобразователя и программу проверяли на контроллере VIPA в среде WinPLC7; практическая реализация именно в SIMATIC STEP7 не выполнялась. Материал следует использовать как разобранный пример, а не как подтверждение совместимости любой версии STEP7 с любым приводом. Настройка под конкретный двигатель не входит в его содержание.
